《2025年新课程实践与探究丛书九年级物理上册教科版》

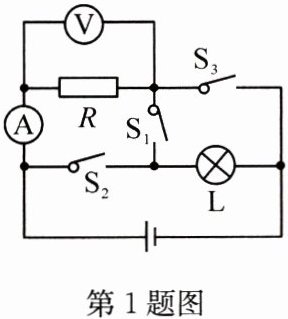

1. (2024·山东淄博)如图所示,灯 $ L $ 上标有“$ 3\ V\ \ 0.9\ W $”字样(忽略温度对灯丝电阻的影响)。当开关 $ S_1 $ 断开, $ S_2 $、$ S_3 $ 闭合时,电流表的示数为 $ 0.6\ A $,灯 $ L $ 正常发光,灯 $ L $ 的电阻为 $ 10\ \Omega $,电压表的示数为 ______3$ V $;当开关 $ S_2 $、$ S_3 $ 断开, $ S_1 $ 闭合时,灯 $ L $ 与电阻 $ R $ 的连接方式为 ______串联,电流表的示数为 ______0.2$ A $。

答案： 3 串联 0.2

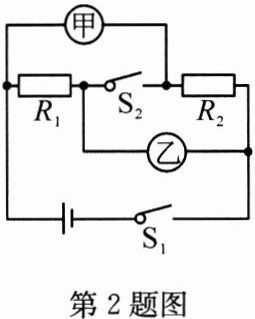

2. (2024·黑龙江大庆)如图所示,电源电压保持不变,若在甲、乙两处分别接入电压表,闭合开关 $ S_1 $、$ S_2 $,测得 $ U_{甲} : U_{乙} = 4 : 3 $;则 $ R_1 : R_2 = $ 4:3;若只断开开关 $ S_2 $,拆去电压表并在甲、乙两处分别接入电流表,则此时 $ I_{甲} : I_{乙} = $ 4:3,此时电路连接方式为 并联。

答案： 4:3 4:3 并

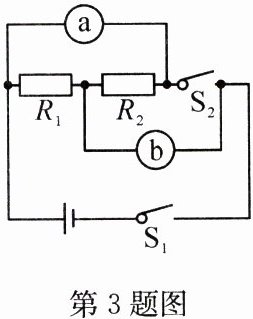

3. (多选)(2024·天津)如图所示的电路中电源电压不变,$ a $、$ b $ 为同种电表(电流表或电压表)。闭合 $ S_1 $ 和 $ S_2 $,$ a $、$ b $ 两表示数分别为 $ 3 $ 和 $ 1 $(单位为 $ A $ 或 $ V $);将 $ a $、$ b $ 换为另一种电表,闭合 $ S_1 $、断开 $ S_2 $,$ a $ 表示数为 $ 0.4 $(单位为 $ A $ 或 $ V $)。下列说法正确的是(BC)

A.$ R_1 $ 的电阻为 $ 5\ \Omega $
B.$ R_2 $ 的电阻为 $ 7.5\ \Omega $
C.前一种情况中 $ a $ 表的示数为 $ 3\ V $
D.后一种情况中 $ b $ 表的示数为 $ 1.2\ A $

答案： BC
