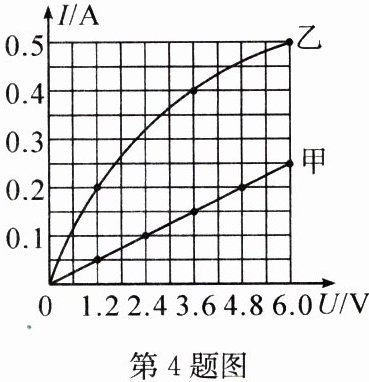

4. (2024·山东济宁)如图是一个灯泡 $ L $ 和一个定值电阻 $ R $ 的 $ I-U $ 图像。下列分析正确的是(D)

A.甲为灯泡 $ L $ 的图线
B.当电压为 $ 0 $ 时,$ L $ 与 $ R $ 的阻值均为 $ 0 $
C.将 $ L $ 和 $ R $ 并联在 $ 6\ V $ 的电源两端,电路总电阻为 $ 36\ \Omega $
D.将 $ L $ 和 $ R $ 串联在 $ 6\ V $ 的电源两端,通过 $ L $ 的电流为 $ 0.2\ A $

答案： D

5. (2024·海南)如图所示,电源两端电压恒为 $ 6\ V $,小灯泡 $ L $ 的阻值为 $ 8\ \Omega $,额定电压为 $ 4\ V $,滑动变阻器 $ R $ 标有“$ 20\ \Omega\ \ 1.5\ A $”,电流表量程为 $ 0 \sim 0.6\ A $,电压表量程为 $ 0 \sim 3\ V $,电路工作时不考虑灯丝电阻变化。闭合开关 $ S $,滑片 $ P $ 向左滑动时,电压表示数 ______ (选填“变大”“变小”或“不变”);为保证电路安全,滑动变阻器接入电路的阻值范围为 ______ $ \Omega $。

变小4~8

答案： 变小 4~8

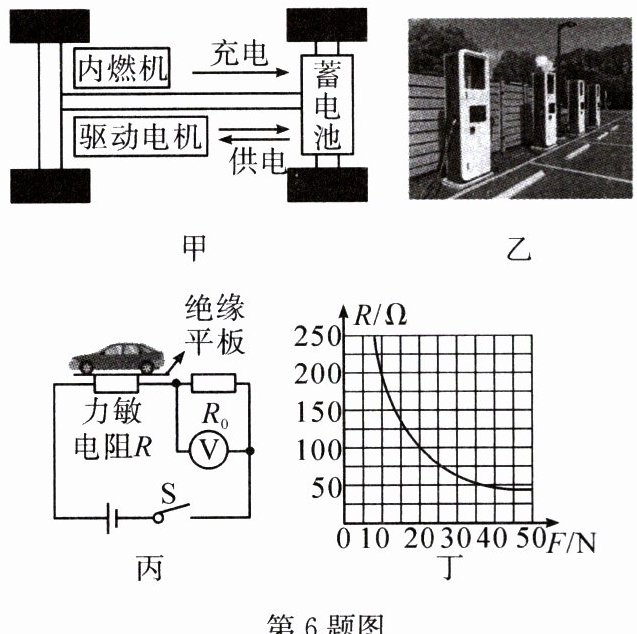

6. 某款国产油电混合动力汽车的工作原理如图甲所示。当需要高速行驶或蓄电池电量过低时,内燃机就会启动,此时内燃机给蓄电池充电,蓄电池向电机输送能量驱动汽车前进。在某次测试中内燃机不断给蓄电池充电。

(1)智能驾驶系统所用到的芯片是由 半导体 (选填“半导体”或“超导体”)制成的;冬季空气非常干燥,汽车在长途行驶过程中,车身与空气摩擦带上电荷,汽车上会吸附很多灰尘,是因为带电体具有 吸引轻小物体 的性质。图乙是某汽车充电站的一排充电桩,这些充电桩是 并联 (选填“串联”或“并联”)的。
(2)内燃机带动发电机给蓄电池充电时,蓄电池相当于 用电器 (选填“电源”“开关”或“用电器”),此过程中,内燃机的机械能转化为蓄电池的 化学能 。
(3)在该次测试中,所用燃料的热值为 $ 4.6 × 10^7\ J/kg $,消耗 $ 4\ kg $ 燃料,这些燃料完全燃烧释放的热量是 $1.84× 10^{8}$ $ J $;若该次测试中,汽车牵引力做的功是 $ 5 × 10^7\ J $,且该油电混动汽车内燃机的效率为 $ 40\% $,则此过程中蓄电池的电能增加了 $2.36× 10^{7}$ $ J $(忽略蓄电池发热和蓄电池驱动电机时造成的热损失)。
(4)在高速路入口,交通部门常用“地磅”检测车辆是否超载。为了研究地磅的工作原理,学习小组设计了模拟地磅原理的简化电路图,如图丙所示。电源电压恒为 $ 6\ V $,定值电阻 $ R_0 $ 为 $ 100\ \Omega $,电压表量程为 $ 0 \sim 3\ V $,力敏电阻 $ R $ 的阻值随所受压力 $ F $ 的变化关系如图丁所示。力敏电阻 $ R $ 上方紧密连接一轻质绝缘平板,检测时将汽车模型静置于其上。($ g $ 取 $ 10\ N/kg $)
①如图丙,汽车模型总重力越大,力敏电阻的阻值越 小 ,电压表示数越 大 。
②若汽车模型重力为 $ 10\ N $,则力敏电阻的阻值为 200 $ \Omega $,此时电压表示数为 2 $ V $。
③为保障电路各元件均不被损坏,汽车模型重力达到最大时,电压表示数为 3 $ V $,汽车模型最大重力是 20 $ N $。

答案：
(1)半导体 吸引轻小物体 并联
(2)用电器 化学能
(3)$1.84× 10^{8}$ $2.36× 10^{7}$
(4)①小 大 ②200 2 ③3 20
