《2025年新课程实践与探究丛书九年级物理上册教科版》

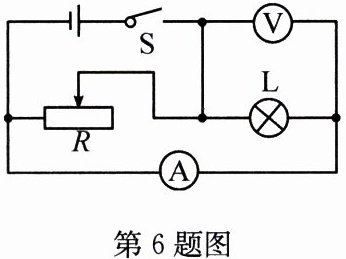

6. 闭合如图所示电路的开关,将滑动变阻器的滑片由右向左滑动的过程中(C)

A.电流表示数变大,电压表示数变大,灯泡变亮
B.电流表示数变小,电压表示数变小,灯泡变暗
C.电流表示数不变,电压表示数不变,灯泡亮度不变
D.电流表示数变大,电压表示数变小,灯泡亮度不变
]

答案： C

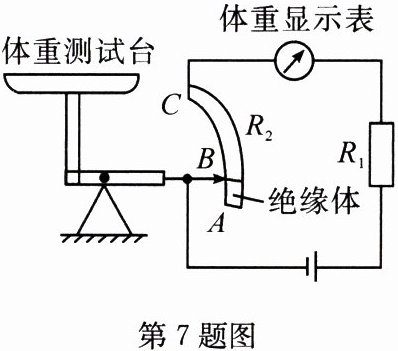

7. 如图所示是一个自动体重测试仪的工作原理图,体重显示表是由电流表(选填“电流表”或“电压表”)改装而成的,它的示数越大,说明所测人的质量越大。
]

答案： 7.电流表　大

8. 某同学准备利用所学物理知识制作一个简易调光台灯。

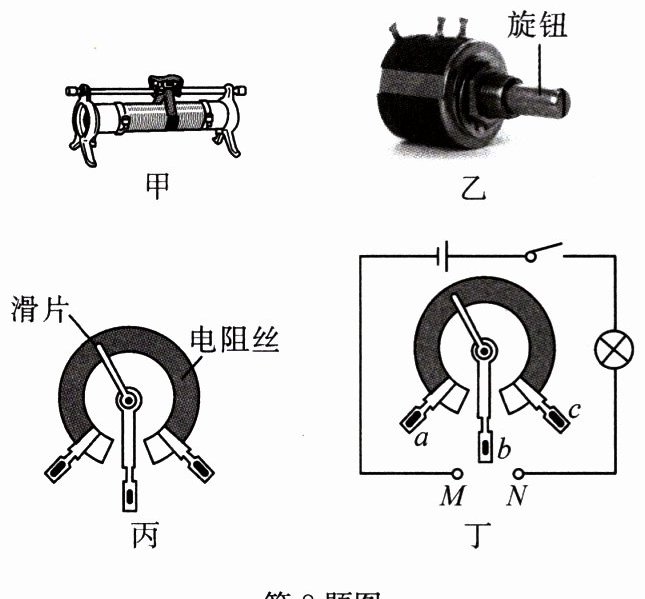

(1)能改变接入电路中电阻大小的元件叫作变阻器,其中有一种是学生实验室中常用的滑动变阻器,如图甲所示；还有一种是如图乙所示的电位器,其内部结构如图丙所示,它们都是通过改变接入电路中电阻丝的长度来改变接入电路中电阻大小的。

(2)学习完“练习使用滑动变阻器”后,该同学从网上买了一个合适规格的电位器,准备制作一个简易的调光台灯。如图丁所示,若要使旋钮顺时针转动时台灯变亮,则应将电位器的b、c两个接线柱分别与电路中的$M$、$N$两点相连,闭合开关后,旋转旋钮,台灯不能(选填“能”或“不能”)完全熄灭。

答案： 8.
(1)变阻器　长度　
(2)b、c　不能

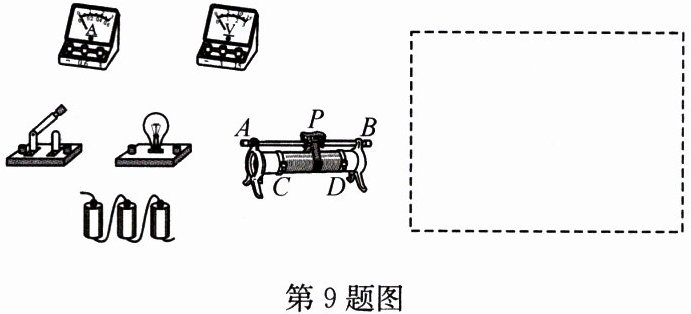

9. 如图给出了几种元件,要求用滑动变阻器控制灯泡中的电流大小,电流表测出总电流的大小,电压表测出灯泡两端的电压。
(1)画出电路图,并按电路图连接实物图。

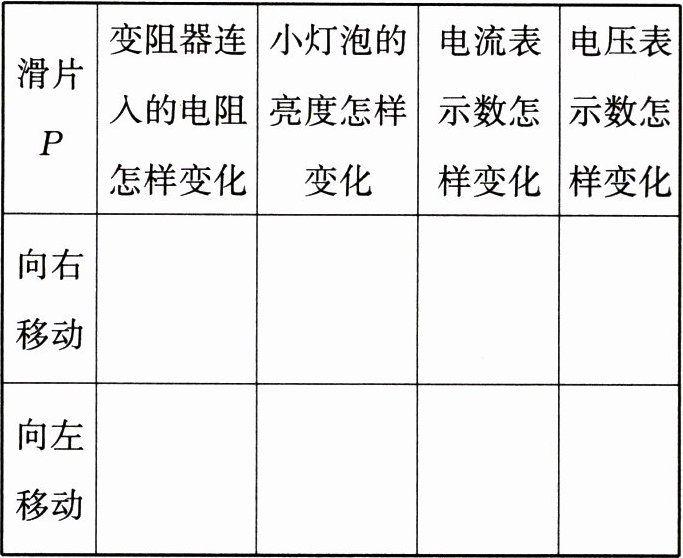

(2)根据你连接的实物图完成下表。
|滑片$P$ | 变阻器连入的电阻怎样变化 | 小灯泡的亮度怎样变化 | 电流表示数怎样变化 | 电压表示数怎样变化 |
| 向右移动 | | | | |
| 向左移动 | | | | |
]

答案：
9.

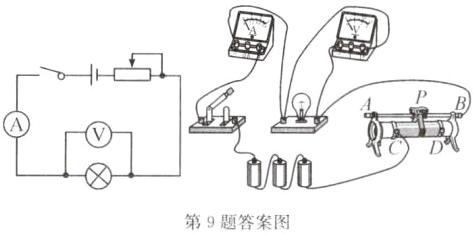

(1)
(2)表格略
