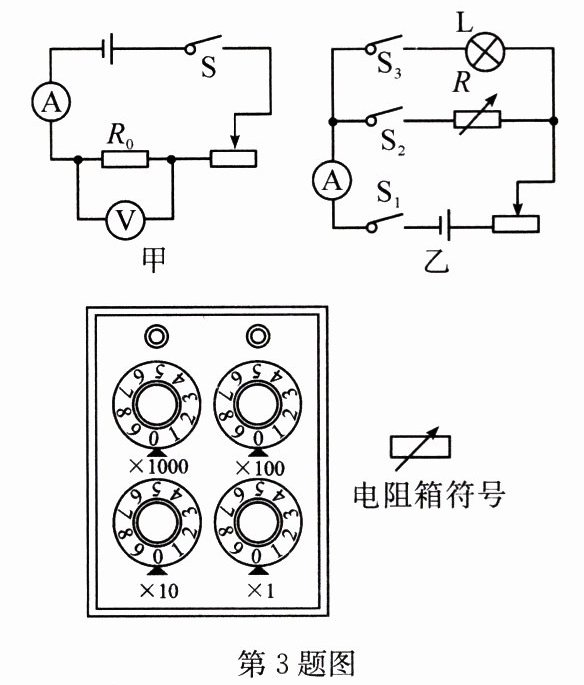

3. 小海根据如图甲所示的电路图连接电路,测量定值电阻 $ R_0 $ 的阻值,电源电压恒定不变。

(1)闭合开关后移动滑片,当电压表示数为 $ 1 \, V $ 时,电流表示数为 $ 0.2 \, A $,则 $ R_0 = $5$ \Omega $；小海接着要将 $ R_0 $ 两端电压调至 $ 2 \, V $,应将滑片向左(选填“左”或“右”)移动,同时眼睛应观察电压(选填“电流”或“电压”)表的示数。
(2)此实验小海多次测量的目的是A。
A. 求平均值,减小误差
B. 避免偶然性,寻求普遍规律
(3)小海用电阻箱设计了如图乙所示的电路,应用等效替代法测量灯泡正常发光时的电阻。
①按照电路图连接好电路,闭合开关 $ S_1 $ 和 $ S_3 $,调节滑动变阻器使电流表示数等于灯泡的额定电流 $ I_0 $；
②断开开关 $ S_3 $,闭合开关 $ S_1 $ 和 $ S_2 $,保持滑动变阻器滑片位置不动,调节电阻箱 $ R $ 的阻值,直至电流表示数等于$I_{0}$,读出此时电阻箱 $ R $ 的阻值为 $ R_0 $；
③通过实验可知,灯泡 $ L $ 正常发光时的电阻为$R_{0}$。

答案：
(1)5　左　电压
(2)A
(3)②电流表示数等于$I_{0}$　③$R_{0}$
