《2025年新课程实践与探究丛书九年级物理上册教科版》

1. (2024·黑龙江绥化)如图为家庭电路中的电能表,该电能表允许接入用电器的最大总功率是8800W;表盘上的某个参数模糊不清,为测得这个参数,仅将额定功率为1200W的空调接入电路,正常工作1min电能表转盘转了60r,计算可知该参数为3000r/(kW·h)。

答案： 8800　3000

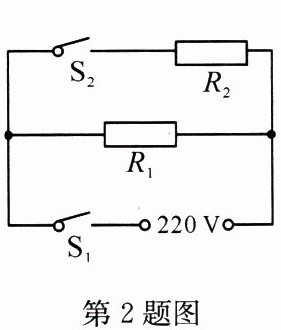

2. (2024·内蒙古赤峰)电饭煲是常用的家用电器,它是利用电流的热效应工作的。某品牌电饭煲有加热和保温两挡功能,简化电路如图$,R_1= 242Ω,R_2= 60.5Ω。$当该电饭煲处于加热挡工作10min,其消耗的电能是6×10⁵J。

答案： 热　6×10⁵

3. (2024·山东淄博)如图所示,灯L标有“3V 0.9W”字样(忽略温度对灯丝电阻的影响)。当开关$S_1$断开$,S_2、$$S_3$闭合时,电流表的示数为0.6A,灯L正常发光,灯L的电阻为10Ω,电压表的示数为3V;当开关$S_2、$$S_3$断开$,S_1$闭合时,灯L与电阻R的连接方式为串联,电流表的示数为0.2A。

答案： 10　3　串联　0.2

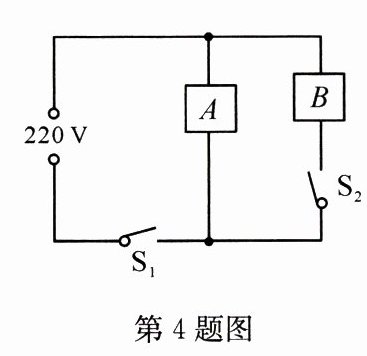

4. (2024·新疆)如图为家用电吹风的部分参数及内部电路简图,它内部有一根电热丝和一个风扇,通过开关$S_1$和$S_2$可实现冷风和热风两挡功能。


(1)电热丝应该接在图中_________(选填“A”或“B”)位置。
(2)电热丝的阻值为_________Ω。
(3)现闭合开关$S_1、$$S_2,$吹风机正常工作5min,电热丝产生的热量是_________J。
(1)B
(2)40
(3)3.63×10⁵

答案：
(1)B　
(2)40　
(3)3.63×10⁵

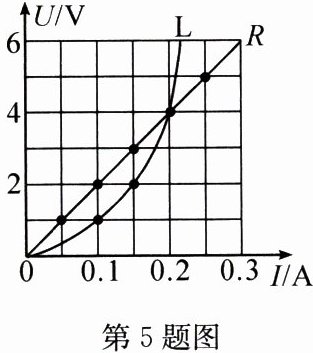

5. (2024·四川广元)如图是某学习小组对小灯泡L和定值电阻R的阻值进行测量后,根据实验数据作出的U-I图像。若将L和R串联接在8V的电源两端,L与R的电阻之比为1:1;若将L和R并联在2V的电源两端,在1min内,L与R产生的热量之比为3:2。

答案： 1:1　3:2
