A. $ a $导线
B. $ b $导线
C. $ c $导线
D. $ d $导线

答案： B

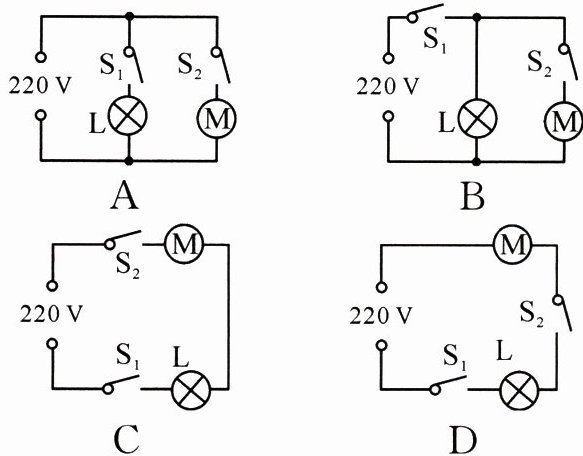

9. (2024·江苏无锡)电冰箱冷藏室中的照明灯L由门控开关$ S_1 $控制,压缩机(电动机)由温控开关$ S_2 $控制,要求照明灯和压缩机既能单独工作又能同时工作,下列电路中符合上述特点的是(A)

答案： A

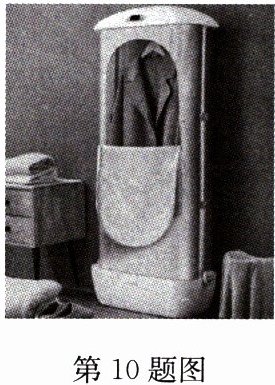

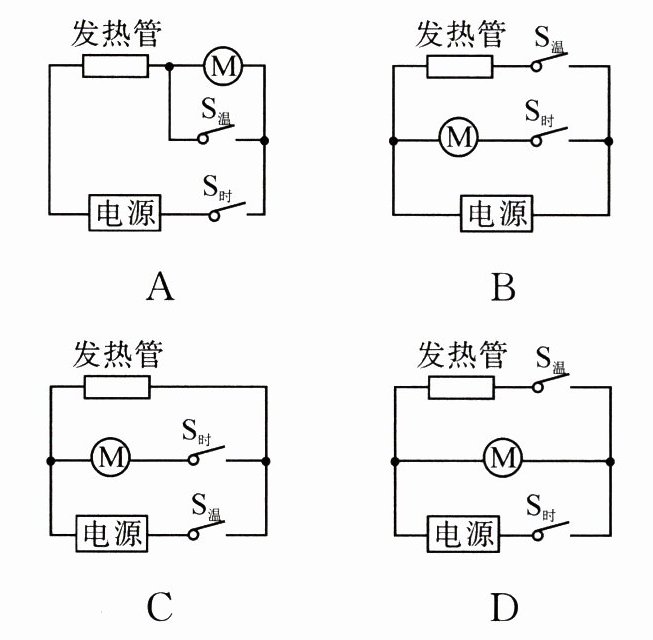

10. 小明使用简易烘干机(如图所示)时发现：烘干机发热时必须同时吹风,仅闭合定时开关时产生冷风,同时闭合定时开关和温控开关时产生热风,则其电路可能是(D)

答案： D

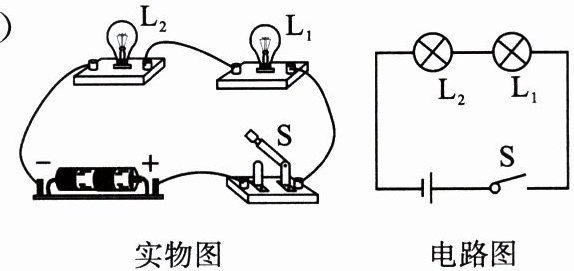

1. 串联电路
(1)定义：把电路元件逐个首尾顺次相连的电路,叫作串联电路。
(2)理解：各用电器首尾相连。
(3)
(4)电流路径：只有一条电流路径。
(5)开关作用：开关控制整个电路,开关位置的改变并不影响它对用电器的控制作用。
(6)电路特点：电路中各用电器相互影响,若其中一个断开,则其他用电器无法工作。

答案： 1.
(1)首尾顺次相连
(2)首尾相连
(4)一
(5)整个电路 并不影响
(6)相互影响
