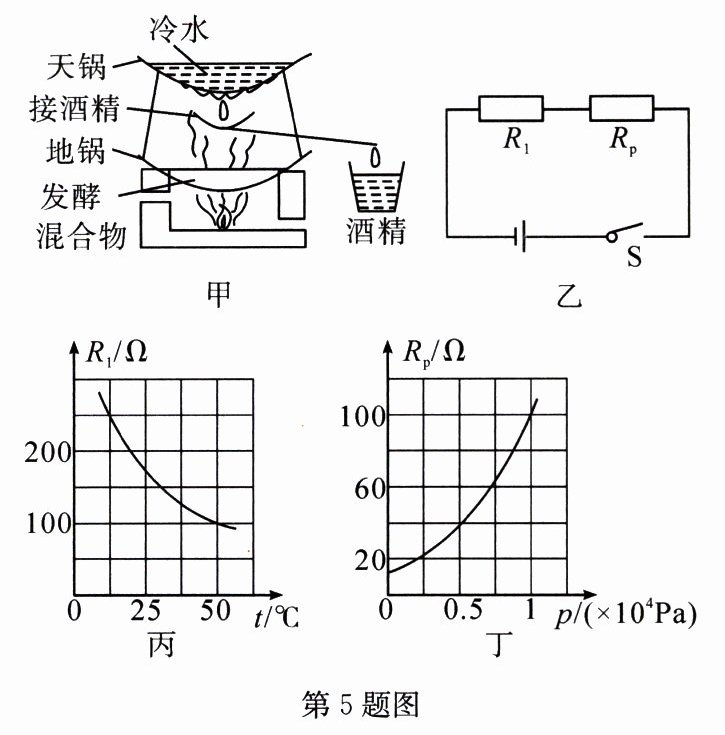

5. (2024·内蒙古包头)图甲为低温液化制酒示意图,天锅内装有 1 m 高的冷水,底部连有控制排水与注水的装置,该装置内部简化电路如图乙所示。电源电压恒为$ 12 V,R_1$为热敏电阻,其阻值随天锅中水温变化关系如图丙所示,当水温达到 50℃时,排水口打开将水全部排出；Rₚ为压敏电阻,其阻值随水对锅底的压强变化关系如图丁所示。当水压为 0 时,注水口打开,排水口关闭,将冷水注入天锅,注水高度达到 1 m 时注水口关闭。(ρ水$ = 1.0×10^3 kg/m^3,g $取 10 N/kg,不考虑水的蒸发)求：
(1)水高为 1 m 时,Rₚ的阻值；
(2)排水口刚打开时,电路中的电流；
(3)排水过程中,当$ R_1$的功率为 1 W 时,Rₚ的阻值(设排水过程中水温保持 50℃不变)。

答案：
(1)100Ω
(2)0.06A
(3)20Ω
