《2025年新课程实践与探究丛书九年级物理上册教科版》

1. 按照所设计的电路图连接好电路；

答案： 无（因题目信息不完整，无法完成连接）

2. 分别测出 $ A $ 与 $ B $、$ B $ 与 $ C $、$ A $ 与 $ C $ 之间的电压,测出三处的电压并填表；

答案： （由于题目未提供具体数据，此处为填表格式）根据实验数据填表，无具体选项。

3. 换不同规格的灯泡,重复上述步骤。
- 实验结论：串联电路中,电源两端电压等于各用电器两端电压之和。
表达式：$ U = U_1 + U_2 + … + U_n $
实验探究二：探究并联电路中的电压规律
- 实验器材：电源、开关、电压表、多个不同规格的小灯泡、导线若干。

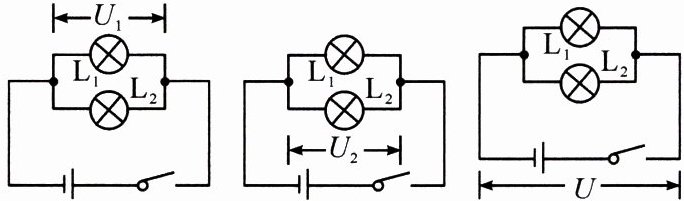

- 实验电路图：

- 实验步骤：

答案： 实验结论：并联电路中，各支路用电器两端电压相等，且等于电源两端电压。表达式：U = U₁ = U₂ = … = Uₙ

1. 按照所设计的电路图连接好电路；

答案： 按电路图规范连接电路（因无具体电路图，以实际给定电路图连接操作为准）。

2. 分别测出 $ L_1 $、$ L_2 $ 两端的电压及电源电压,测出三处的电压并填表；

答案： （根据实际测量数据填写表格，串联电路示例：U₁=1.5V，U₂=1.5V，U=3V；并联电路示例：U₁=3V，U₂=3V，U=3V）

3. 换不同规格的灯泡,重复上述步骤。
- 实验结论：并联电路中,电源两端电压与各支路用电器两端电压相等；
表达式：$ U = U_1 = U_2 =… = U_n $
- 注意事项：

答案： 见解析

1. 连接电路时开关要断开；通过电压表的电流要“正进负出”；

答案： 断开　正进负出
