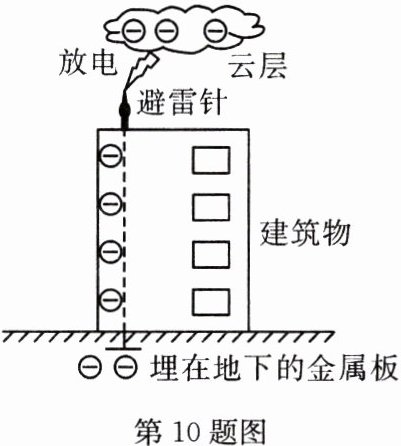

10. (2024·广东广州) 如图,带负电的云层靠近建筑物上的避雷针时,向避雷针剧烈放电形成雷电。下列说法正确的是(
A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层
D
)A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层
答案：
D
1. 电路的组成
(1) 电路由
(2) 各元件的作用
电源：
(3) 电路图：用

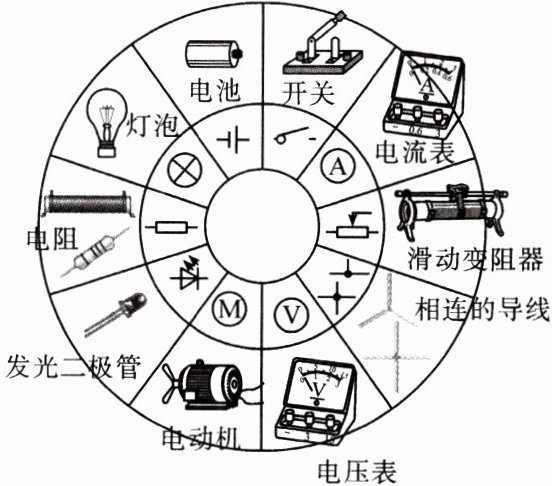

(4) 电路中常用的图形符号
(1) 电路由
电源
、用电器
、导线
、开关
等元件组成。(2) 各元件的作用
电源：
提供
电能；用电器：消耗
电能；导线：输送
电能；开关：控制电路的通断
。(3) 电路图：用
电路元件符号
表示电路连接的图,叫作电路图。(4) 电路中常用的图形符号
答案：
1.
(1)电源 用电器 导线 开关
(2)提供 消耗 输送 控制电路的通断
(3)电路元件符号
(1)电源 用电器 导线 开关
(2)提供 消耗 输送 控制电路的通断
(3)电路元件符号
