《2025年新课程实践与探究丛书九年级物理上册教科版》

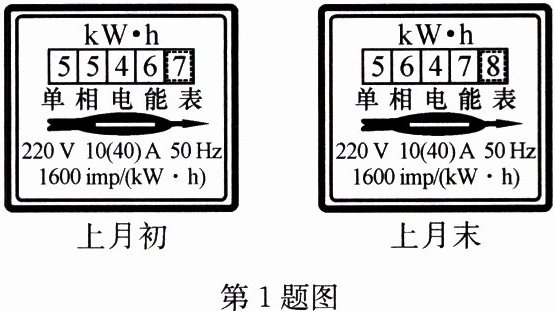

1. 如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知,下列选项正确的是(B)

A.小英家上个月消耗的电功率为 101.1 kW·h
B.断开其他用电器,只让电饭锅单独工作 2 min,指示灯闪烁 32 次,此时电饭锅的实际功率为 600 W
C.小英家家庭电路中允许接入的用电器最大功率不得超过 2200 W
D.电能表上指示灯闪烁越快,表示电能表所在电路消耗的电能越多

答案： B

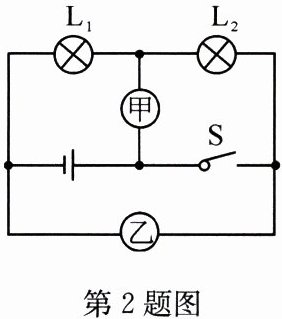

2. 如图所示,电源电压保持不变,灯泡 $ L_1 $上标有“3 V 3 W”的字样,开关 S 闭合后,灯泡 $ L_1 $、$ L_2 $都能正常工作,甲、乙两个电表的示数之比是 $ 2:3 $,则下列说法正确的是(D)

A.电源电压为 3 V
B.灯泡 $ L_1 $ 的电阻是 20 Ω
C.灯泡 $ L_2 $ 的电阻是 30 Ω
D.灯泡 $ L_2 $ 的功率为 6 W

答案： D

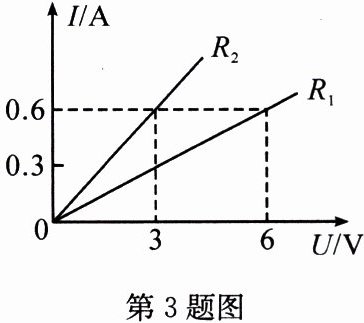

3. 在“探究电流与电压的关系”实验中,小何根据得到的实验数据绘制了定值电阻 $ R_1 $ 和 $ R_2 $ 的 $ I-U $ 图像,如图所示。下列说法正确的是(C)

A.$ R_1 $ 与 $ R_2 $ 的阻值之比是 $ 1:2 $
B.$ R_1 $ 与 $ R_2 $ 串联接在 3 V 的电源两端,$ R_1 $ 消耗的功率是 0.9 W
C.$ R_1 $ 与 $ R_2 $ 并联接在 3 V 的电源,电路消耗的总功率是 2.7 W
D.$ R_1 $ 与 $ R_2 $ 串联接在 3 V 的电源两端,通过 $ R_1 $ 与 $ R_2 $ 的电流之比是 $ 2:1 $

答案： C

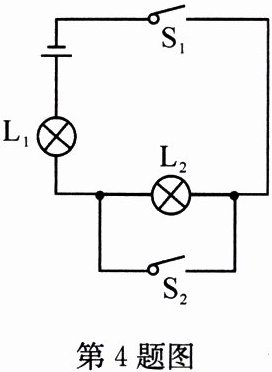

4. 如图所示,电源电压保持不变,小灯泡 $ L_1 $、$ L_2 $ 上均标有“12 V 6 W”字样(设小灯泡的电阻不变)。当闭合开关 $ S_1 $、$ S_2 $ 时,小灯泡 $ L_1 $ 正常发光;当闭合开关 $ S_1 $,断开开关 $ S_2 $ 时,小灯泡 $ L_1 $ 的功率是(A)

A.1.5 W
B.3 W
C.6 W
D.12 W

答案： A
