9. 小王用如图甲所示的实验装置测量额定电压为$2.5V$的小灯泡电功率时,电源电压恒为$3V$,若所用器材均能满足实验需要。

(1)用笔画线代替导线,将实物电路连接完整。
(2)连接电路时,开关要______(选填“断开”或“闭合”),滑动变阻器滑片应该移到连入电路阻值______位置。
(3)实验过程中,当电压表示数为$2.5V$时小灯泡正常发光,由图乙可知,此时电流表的示数为______$A$,小灯泡正常发光时的电阻为______$Ω$,小灯泡的额定功率为______$W$。(电阻保留两位小数)
(4)小王受此实验启发,想测定电动自行车上用作照明的$LED$(发光二极管)灯的额定功率。在老师的帮助下通过实验得到该$LED灯的I - U$图像如图丙所示,由图像可知$LED$灯的电阻随电压的增大而______(选填“增大”“减小”或“不变”)。查阅资料知道该$LED灯的额定电压为3V$,结合图像可得该$LED$灯的额定功率为______$W$。

答案：

(1)
(2)断开　最大　
(3)0.3　8.33　0.75　
(4)减小　0.072

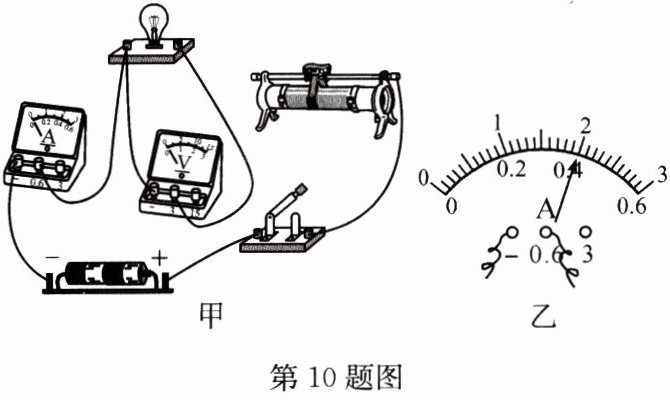

10. 实验小组的同学们利用图甲所示的电路测量小灯泡的电功率,小灯泡的额定电压为$2.5V$。

(1)请用笔画线代替导线,完成图甲中实物电路的连接。要求：闭合开关,滑动变阻器的滑片向右移动时,电流表示数变小。
(2)若想测小灯泡的额定功率,移动滑动变阻器滑片时,眼睛要注意观察______(选填“电压表”“电流表”或“小灯泡”)。当电压表的示数等于小灯泡的额定电压时,电流表示数如图乙所示,则小灯泡的额定功率为______$W$。

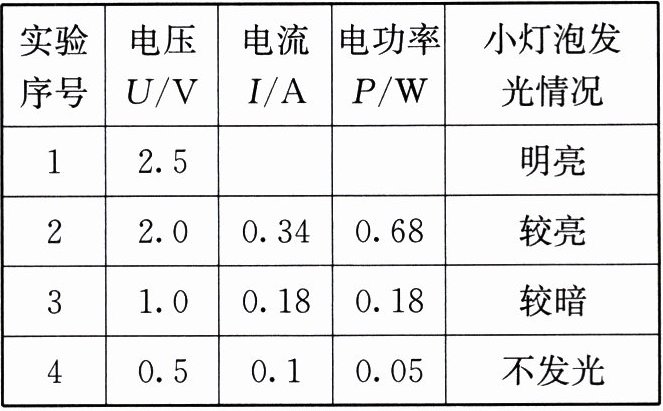

|实验序号|电压$U/V$|电流$I/A$|电功率$P/W$|小灯泡发光情况|
|1|2.5| | |明亮|
|2|2.0|0.34|0.68|较亮|
|3|1.0|0.18|0.18|较暗|
|4|0.5|0.1|0.05|不发光|

(3)通过实验数据分析,发现小灯泡的亮度是变化的,小灯泡的亮度是由其______(选填“实际功率”或“额定功率”)决定的。
(4)在第$4$次实验中,小灯泡不发光,原因是______。
(5)另一个小组的同学根据测出的电流和电压数据绘制出了如图丙所示的图像,但由于粗心忘了标注坐标轴的符号,根据灯丝电阻的变化规律判断横坐标轴是______(选填“电压”或“电流”)。

答案：

(1)
(2)电压表　1　
(3)实际功率　
(4)小灯泡实际功率过小　
(5)电流
