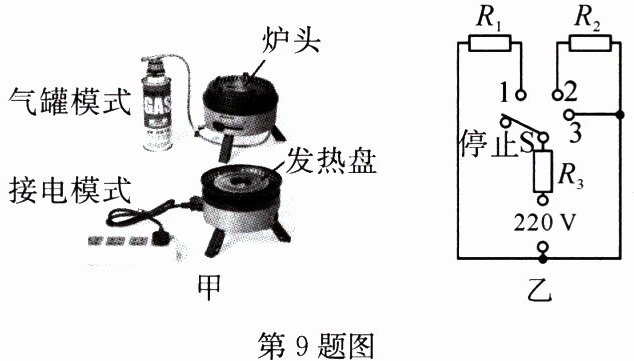

9. 如图甲是一种便携式电气两用分体炉,可接气罐或电源使用,搭配1.8L煮锅、1.3L炒锅、1L煎锅三种不同锅型,可满足不同烹饪需求。气罐模式下,燃料在炉头处燃烧,给锅体加热,可通过阀门调节火力大小。接电模式下,电热丝在发热盘内发热,给锅体加热,其工作电路如图乙所示$,R_1、$$R_2、$$R_3$均为电热丝,调节开关S的位置可以实现多挡位工作的要求。

(1)某次使用时用1.8L煮锅烧水,在煮锅内装入1.5kg初温为20℃的水,然后将装有液化丁烷气的气罐接到炉子上,用时5min刚好将水加热到100℃。求：
①水吸收的热量；
②若此过程电气炉烧水的效率是80％,则本次烧水消耗丁烷气的质量(q_丁烷$ = 4.5×10^7J/kg)。$
(2)接电模式工作时,将电气炉接入220V的家庭电路中,调节开关S的位置,电气炉可以在“低温”“中温”“高温”之间转换,且工作电流越大,对应挡位的温度也越高。已知“中温”挡工作时的电流是“低温”挡工作时的电流的2倍$,R_1 = 3R_2,R_3 = 55Ω。$问：
①S接_________(选填“1”“2”或“3”)时处于“低温”挡；S接3时,电路中的电流是多少？
②中温挡工作时的电流是多少？
（1）①$5.04× 10^{5}\ J$ ②0.014 kg（2）①1 4 A ②2 A

答案： （1）①$5.04× 10^{5}\ J$ ②0.014 kg（2）①1 4 A ②2 A
