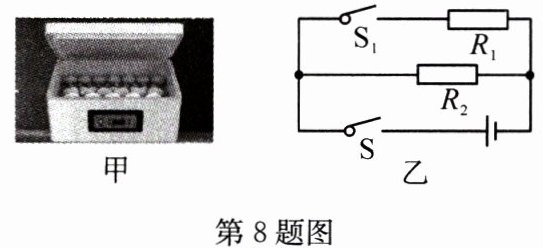

8. (2024·广东深圳)图甲是某款鸡蛋孵化器,底部装有加热器。通电后,加热器对水加热,水向上方鸡蛋传递热量,提供孵化所需能量。孵化器简化电路如图乙所示$,R_1、$$R_2$都是发热电阻,孵化器相关参数如下表所示。
(1)孵化器在保温挡正常工作,通过$R_2$的电流是多少？
$(2)R_2$的阻值是多少？
(3)孵化器在加热挡正常工作5min消耗电能是多少？芳芳同学算出水在这段时间吸收热量$2.16×10^4J,$则孵化器对水加热的效率是多少？

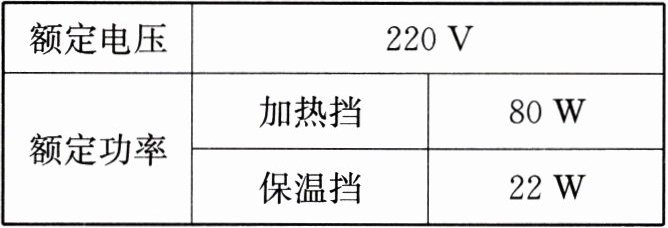

|额定电压|220V|
|额定功率|加热挡|80W|
||保温挡|22W|

答案： （1）0.1 A （2）2200 $\Omega$ （3）$2.4× 10^{4}\ J$90%
