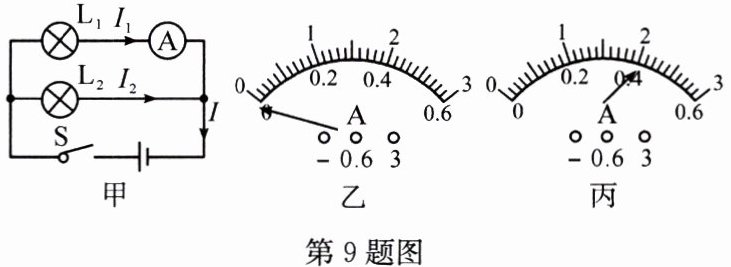

9. 为了验证并联电路的电流特点,小薇设计了如图甲所示的电路进行实验。

(1)在连接电路时,开关应处于断开状态,此时电流表的指针如图乙所示,根据你的分析,原因是电流表指针没有调零。
(2)小薇先将电流表接在 $ L_1 $ 所在的支路上,闭合开关后,观察到灯 $ L_2 $ 发光,但 $ L_1 $ 不发光,电流表的示数为零,电路可能存在的故障是灯$ L_{1} $断路。
(3)排除故障后,她测出了通过 $ L_1 $ 的电流为 $ I_1 = 1.6 \, A $,她又测出了 $ L_2 $ 支路和干路上的电流分别为 $ I_2 $ 和 $ I $,两次电流表指针均如图丙所示,则 $ I_2 = $0.4 $ A $,$ I = $2A。
(4)根据测量结果,你认为该并联电路中干路电流和各支路电流的关系：$ I=I_{1}+I_{2} $。(写出关系式即可)

答案：
(1)断开　电流表指针没有调零　　
(2)灯$ L_{1} $断路　
(3)0.4　2A　
(4)$ I=I_{1}+I_{2} $

10. 实验室里,同学们在“探究并联电路中电流的特点”。

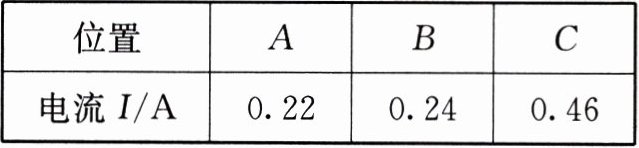

| 位置 | $ A $ | $ B $ | $ C $ |
| :---: | :---: | :---: | :---: |
| 电流 $ I / A $ | 0.22 | 0.24 | 0.46 |
(1)连接电路时,开关应断开。
(2)实验时应选择规格相同(选填“相同”或“不相同”)的两盏灯泡。某同学在闭合开关时发现电流表指针如图乙所示,原因是电流表正负接线柱接反了。
(3)图丙是他们对照图甲连接的实物电路图,此时电流表测的是C(选填“$ A $”“$ B $”或“$ C $”)处的电流；某同学发现 $ L_1 $ 发光,$ L_2 $ 不发光,则可能的原因是：$ L_{2} $断路。
(4)第 2 组的同学测得 $ A $、$ B $、$ C $ 三处电流如表所示,并由此得出结论,你觉得他们的做法正确吗？不正确,你的依据是只做了一次实验就得出的结论具有偶然性。

(5)实验结束后,第 3 组的同学又利用实验器材连接了如图丁所示的电路,当开关 $ S $ 由断开到闭合时,电流表 $ A_1 $ 的示数不变(选填“变大”“变小”或“不变”)。

答案：
(1)断开　
(2)相同　电流表正负接线柱接反了　
(3)C $ L_{2} $断路　
(4)不正确　只做了一次实验就得出的结论具有偶然性　
(5)不变
