《2025年新课程实践与探究丛书九年级物理上册教科版》

1. 教室有两盏灯,闭合开关时两盏灯同时亮,断开开关时两盏灯同时熄灭,可见这两盏灯的连接是(C)
A.串联
B.并联
C.可以串联,可以并联
D.以上三种情况都有可能

答案： C

2. LED灯因具有节能、环保、安全等优点而被广泛应用。某学校宣传栏电子屏的每个字背后都是由许多LED灯组成的,王师傅在调试电路时断开某处,电子屏的第三个字立即熄灭,其他字均正常发光。根据这一现象,下列分析正确的是(C)
A.各字的笔画之间一定是并联
B.若通过各个字的电流相等,则每个字之间是串联
C.第三个字与其他字之间一定是并联
D.若每个字两端电压相等,则每个字之间是并联
串联电路和并联电路的设计

答案： C

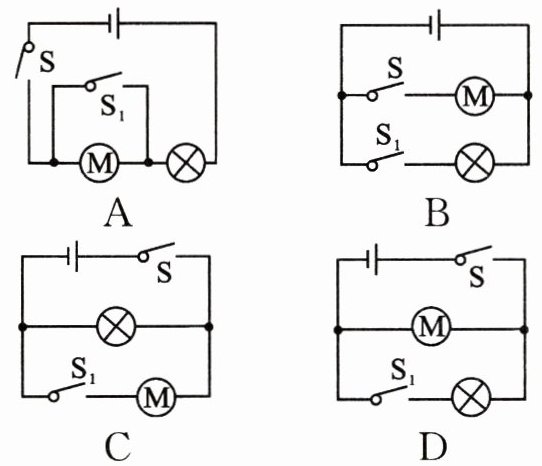

3. (2024·遂宁)图中的电动独轮车依靠电力驱动,当电源开关S闭合时指示灯亮起,独轮车处于待机状态；当人站在独轮车上时开关$S_1$自动闭合,电动机工作,独轮车开始运动。下列电路设计符合上述要求的是(C)


A.
B.
C.
D.

答案： C

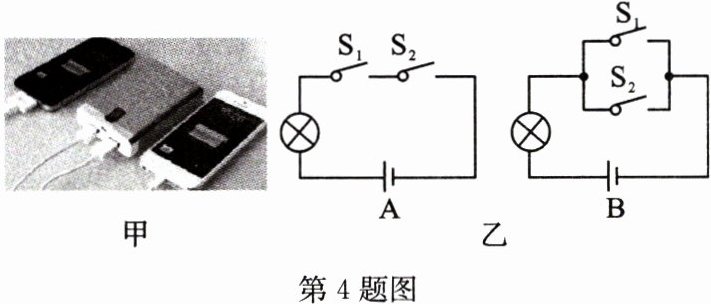

4. (2024·江苏南京模拟)家用台灯的LED灯泡的核心元件是发光二极管,二极管是由半导体(选填“超导体”或“半导体”)材料制成的。如图甲所示为一款充电宝给两部手机充电,此时充电宝相当于电源(选填“电源”或“用电器”),这两部手机是并联(选填“串联”或“并联”)的。智能手机可以通过密码和指纹进行解锁,乙图中的简单电路用小灯泡亮表示解锁$,S_1、$$S_2$分别表示密码和指纹解锁,B图能模拟手机解锁。

电路连接的基本方式

答案： 半导体 电源 并联 B

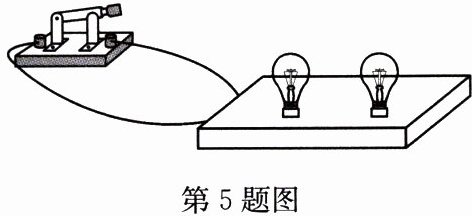

5. (2024·成都)如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B
