《2025年新课程实践与探究丛书九年级物理上册教科版》

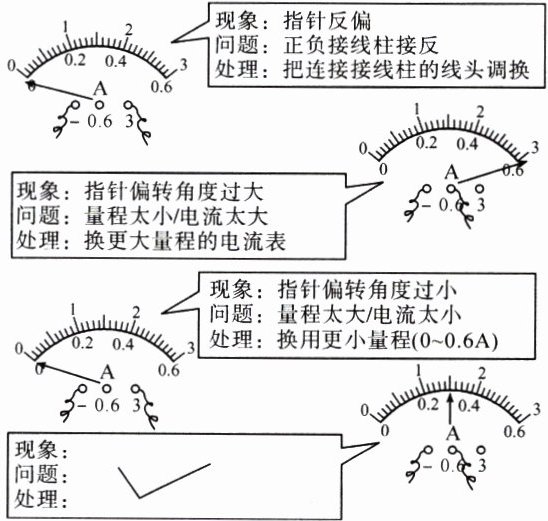

6. 电流表故障与处理

【知识扩展】电流表电阻很小,在电路中相当于导线；一般电流表大量程的最大电流是小量程的$5$倍,它们的分度值也是$5$倍的关系。

答案： 指针指在分度盘中央刻度线处；所选量程合适，电路连接正确；读取电流表示数

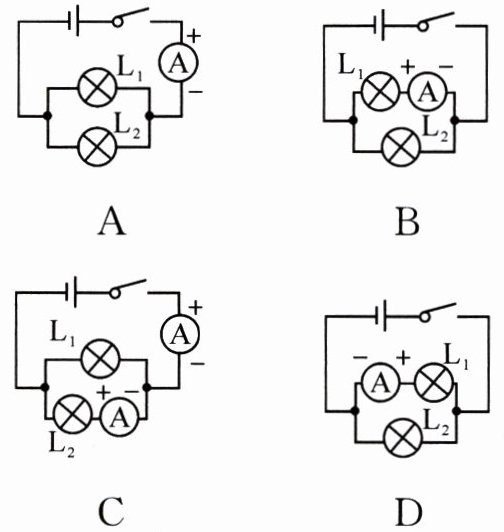

例1 如图所示,能直接测量通过灯$L_{1}$的电流的电路是(D)

答案： D

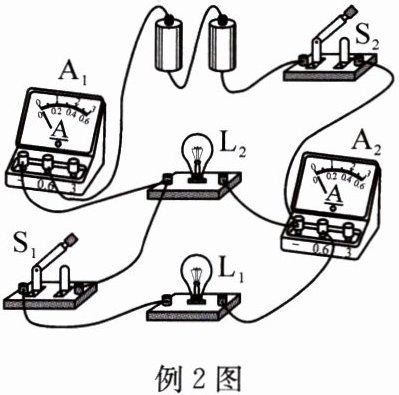

例2 如图所示,闭合开关$S_{1}$、$S_{2}$,小灯泡$L_{1}和L_{2}$均正常发光,两电表均有示数。下列说法正确的是(C)

A.电流表$A_{1}只测量L_{2}$的电流
B.$L_{1}$被短路时,$L_{2}$正常发光
C.$L_{2}$断路时,两电表示数相等
D.仅断开$S_{1}$,电流表$A_{2}$示数不变

答案： C

1. 下列对常见的家用电器正常工作时所通过的电流大小的估测合理的是(B)
A.计算器中电源的电流约$100\mathrm{mA}$
B.家用空调器的电流约$4\sim8\mathrm{A}$
C.家庭节能灯电流约$10\mathrm{mA}$
D.手电筒中的电流约$1\mathrm{A}$
【电流的测量及电流表的使用】

答案： B
