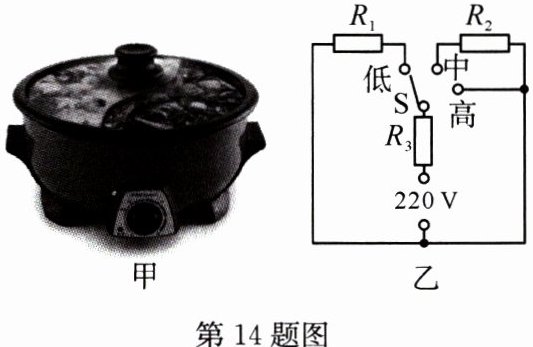

14. (2024·黑龙江龙东)一款小型电火锅如图甲所示,通过挡位开关实现高、中、低三挡控温功能;图乙是它的简化电路图$,R_1、$$R_2、$$R_3$均为加热电阻(阻值保持不变)。已知$R_1$的阻值为176Ω,电火锅的部分参数如下表所示。
$(1)R_2$的阻值是多少?
(2)电火锅在低温挡工作时的功率是多少?
(3)某次使用时,在标准大气压下,用中温挡将1kg水从20℃加热到沸腾,用时14min,不计热量损失,该电火锅中温挡的实际功率是多少? [c水$= 4.2×10^3J/(kg·℃)]$

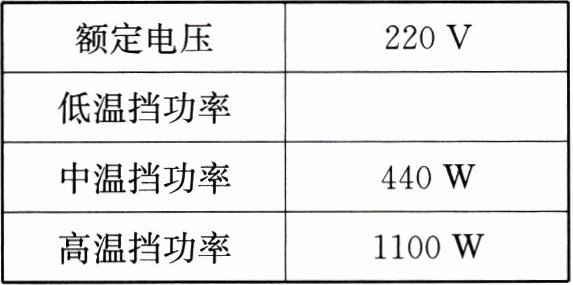

|额定电压|220V|

|低温挡功率| |
|中温挡功率|440W|
|高温挡功率|1100W|

答案：
(1)66Ω　
(2)220W　
(3)400W
