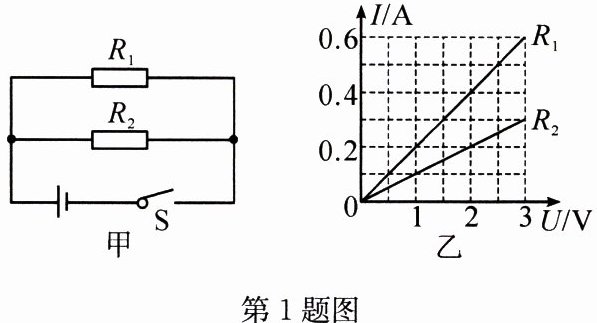

1. 两个定值电阻$R_1、$$R_2$并联在电路中,如图甲所示,通过它们的电流与其两端的电压关系如图乙所示,闭合开关S,则$R_1、$$R_2$产生的热量之比为(A)

A.2∶1
B.1∶2
C.4∶1
D.1∶4

答案： A

2. 如图所示,电源电压恒定不变,电阻$R_1$和$R_2$分别浸没在初温相同的等量“红色热消失”液体中(温度越高,液体颜色越浅)。通电$1min,R_2$对应的液体的颜色比$R_1$的浅,则下列说法正确的是(A)


A.电阻$R_1 ＜ R_2$
B.$电压$U_1 ＞ U_2
C.$电流$I_1 ＜ I_2
D.热量$Q_1 ＞ Q_2$

答案： A

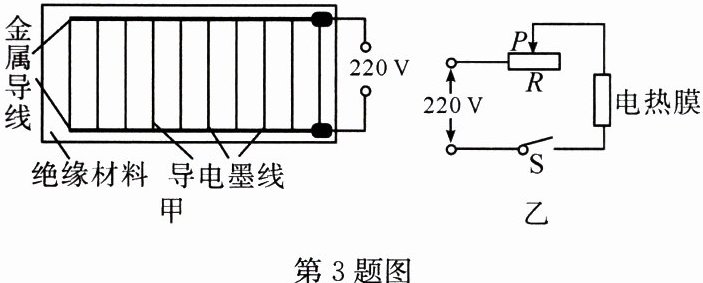

3. 图甲是由10根导电墨线并列压在绝缘薄膜上制成的电热膜,已知每根导电墨线的电阻为550Ω。电热膜正常工作1min产生的热量为$5.28× 10^{4}$J,这个过程是将电能转化为内能。为了调节该电热膜的发热功率,现在电路中再接入一个滑动变阻器如图乙,为了使电热膜的功率在原功率的25％ ～ 100％之间变化,R的最大阻值为55Ω(假设电热膜电阻不受温度影响)。

答案： $5.28× 10^{4}$ 内 55

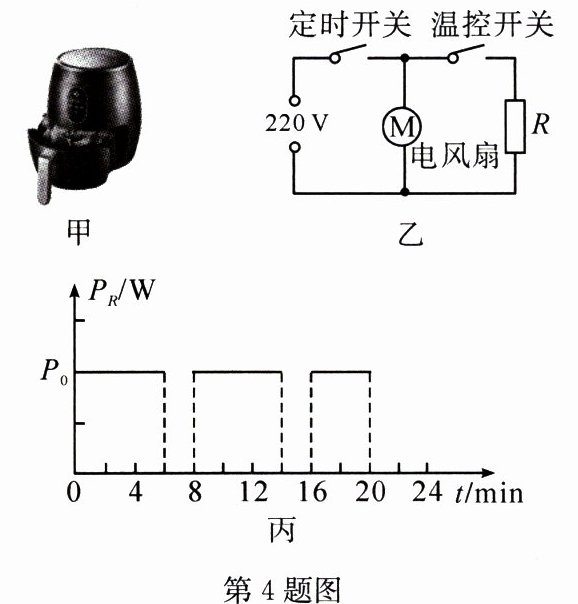

4. 小军的爸爸购买了一款新型电烤箱,又名“空气炸锅”(如图甲),其原理是利用热空气流加热食物,工作电路如图乙。工作时,当电烤箱内温度高于预设温度时,温控开关自动断开,电热管停止加热,当电烤箱内温度低于预设温度时,温控开关自动闭合,电热管重新开始加热,如此循环工作保障箱内温度为预设温度。已知电风扇的功率为50W,电热管的电阻R为40Ω。

(1)电烤箱在加热工作时,温控开关控制______(选填“电风扇”“R”或“电风扇和R”)。
(2)正常工作时电热管的功率是______W。
(3)焙烤过程中是通过______的方式改变食物的内能,食物内能______(选填“增大”或“减小”)。
(4)用这个电烤箱在一次焙烤鸡翅的过程中,定时开关设定为15min,电热管正常循环工作,分析P_R - t图像(如图丙)可知,电热管R通电______min,电风扇通电15min,此次焙烤鸡翅共消耗电能______J。
（1）R（2）1210（3）热传递增大（4）12$9.162× 10^{5}$

答案： （1）$R$ （2）1210 （3）热传递 增大（4）12 $9.162× 10^{5}$
