例2 根据实物图,在虚线框内画出电路图。

答案：

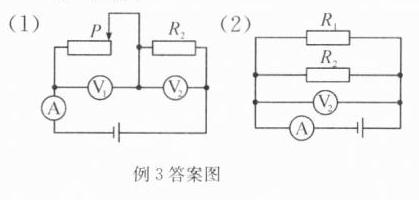

例3 画出实物图对应状态下的等效电路图。
(1)将P置于右端,断开开关$S_1,$闭合开关$S_2。$
(2)将P置于左端,闭合开关$S_1$和$S_2。$

答案：

1. (多选)分析复杂电路中各用电器的连接关系时,为了将电路简化,通常先把电路中的电流表和电压表进行简化处理。正确的处理方式是(AD)
A.把电流表看成是一根导线
B.把电流表看成是断路
C.把电压表看成是一根导线
D.把电压表看成是断路

答案： AD

2. 根据实物图,在虚线框内画出电路图。

答案：

3. 请根据图中所示的电路图,用笔画线代替导线连接对应的实物电路。

答案：

4. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求：闭合开关S后,向右移动滑动变阻器的滑片P的过程中,小灯泡L亮度不变,电流表的示数变小。

答案：

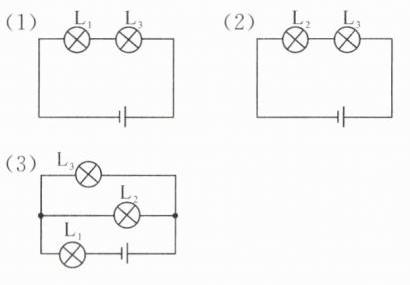

5. 根据如图所示的电路图,分别画出下列对应开关状态下的等效电路图。
(1)只闭合开关$S_3,$其余开关都断开。
(2)只闭合开关$S_2,$其余开关都断开。
(3)同时闭合开关$S_1$和$S_3,S_2$断开。

答案：
