《2025年新课程实践与探究丛书九年级物理上册教科版》

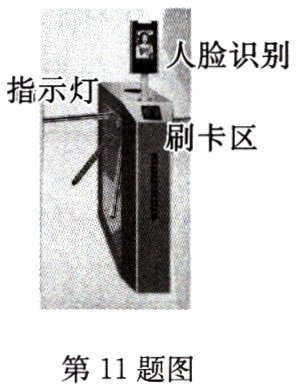

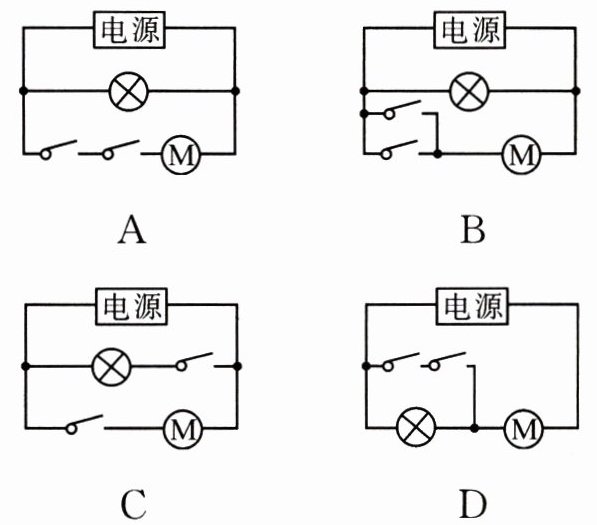

11. (2024·黑龙江鸡西)如图为小区常见的智能门禁系统,住户可以通过刷卡或人脸识别进入小区,当门禁系统接通电源后,指示灯发光。住户刷卡或人脸识别成功时(相当于分别闭合对应的开关),电动机工作,控制门打开。下列关于门禁系统的简化电路设计合理的是(B)
]

答案： B

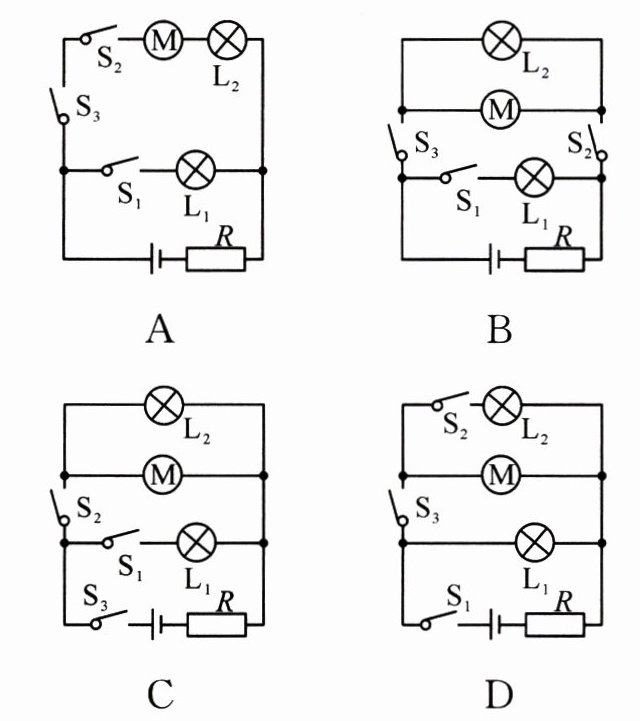

12. (2024·山东潍坊)共享电动单车极大地方便了人们的出行。使用电动单车前先摇晃车把检查电量,此时开关$S_1$闭合,只有电量指示灯$L_1$亮起；确认电量充足后扫码开锁,此时开关$S_2$闭合,日间行车灯$L_2$亮起,电动机M启动,且日间行车灯$L_2$损坏时电动机M仍可正常工作；电动单车在规定区域内,开关$S_3$始终处于闭合状态,如果驶离规定区域,开关$S_3$自动断开,电动机M、行车灯$L_2$均无法工作,指示灯$L_1$可正常工作。下列电路设计符合要求的是(B)
]

答案： B

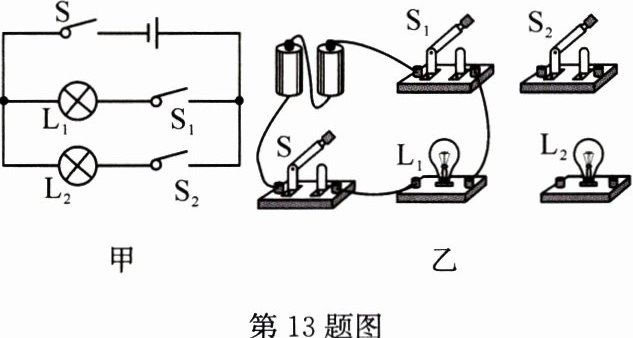

13. 请按照如图甲所示的电路图,连接图乙中的实物元件。

答案：

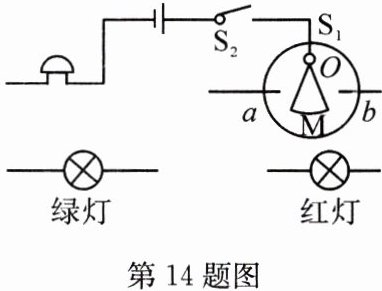

14. 小明根据“地动仪”原理,利用所学的电学知识,设计了一款“电子地动仪”,其中$S_1$为重力开关,M可绕O点自由转动。当闭合开关$S_2$时,“地动仪”水平时,M在a、b中间。当“地动仪”向左倾斜时,绿灯亮、电铃响；当“地动仪”向右倾斜时,红灯亮、电铃响。请完成电路的连接。

答案：
