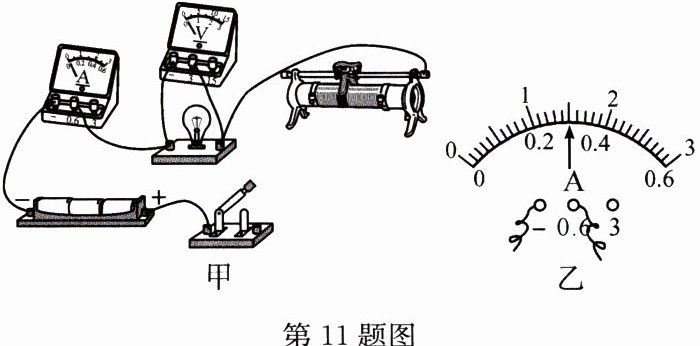

11. (2024·广东揭阳)小明用如图甲所示器材做“测量小灯泡电功率”的实验,电源电压约为4.5V且恒定不变,小灯泡上标有“3.8V”的字样,电压表只有0~3V量程可用。
(1)连接电路时开关需要______。
(2)图甲的电路还差最后一根导线未连接,请用笔画线代替导线,将实物电路连接完整。
(3)连接好电路后,闭合开关,电流表有示数,电压表没有示数,则故障原因是______。
A. 滑动变阻器短路
B. 滑动变阻器断路
C. 灯泡短路
D. 灯泡断路
(4)排除故障后,小明为准确测出小灯泡的额定功率,实验步骤如下:
①调节滑动变阻器滑片,使电压表的示数为3V,然后断开开关,将电压表并联在滑动变阻器两端。
②保持滑片位置不动,再次闭合开关后,观察电压表并继续移动滑片,直至电压表示数______,读出此时电流表示数如图乙所示,此时电流为______A。
③小灯泡额定功率为______W。

答案：

(1)断开
(2)
(3)C　
(4)②减小为0.7V　0.3　③1.14
