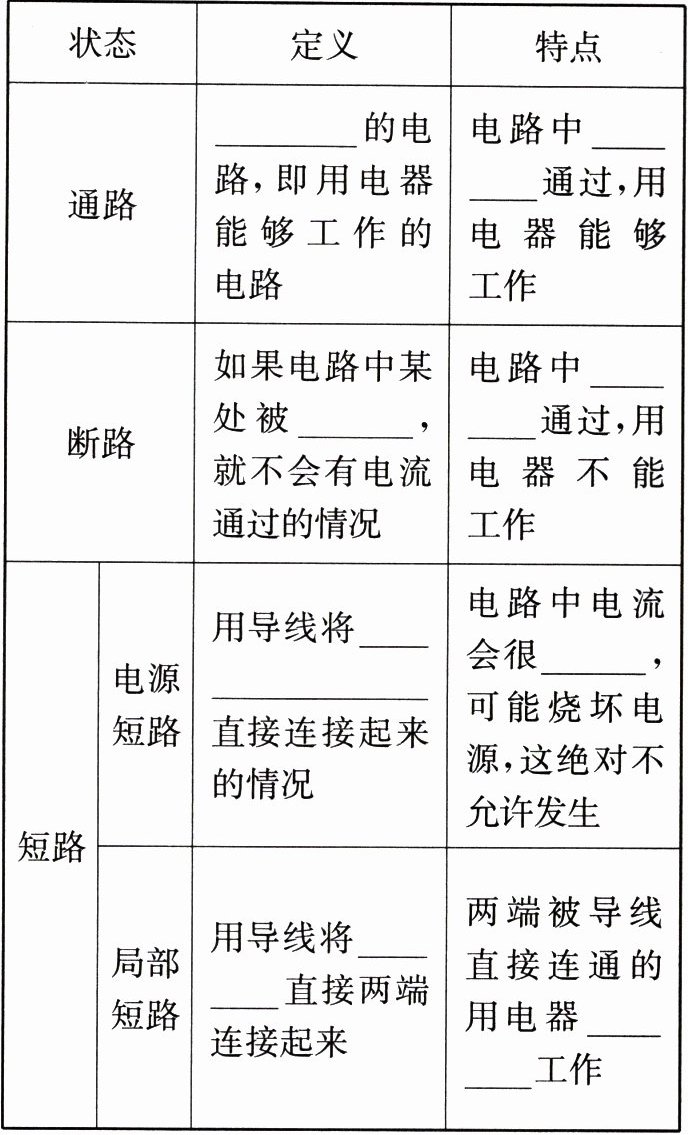

2. 电路的三种状态
|状态|定义|特点|
|通路|正常接通的电路,即用电器能够工作的电路|电路中有电流通过,用电器能够工作|
|断路|如果电路中某处被切断,就不会有电流通过的情况|电路中没有电流通过,用电器不能工作|
|短路|电源短路|用导线将电源的正、负极直接连接起来的情况|电路中电流会很大,可能烧坏电源,这绝对不允许发生|
| |局部短路|用导线将用电器直接两端连接起来|两端被导线直接连通的用电器不能工作|

答案： 2.正常接通　有电流　切断　没有电流　电源的正、负极　大　用电器　不能

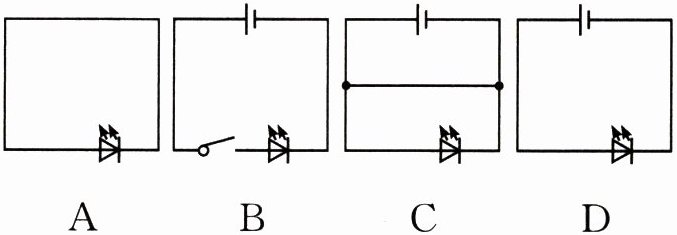

例1 (2024·广西)下图是水果电池和发光二极管( )组成的电路。下列电路图与其对应的是(D)

答案： D

例2 (2024·江苏徐州)如图所示,闭合开关,电路所处的状态是(C)
A.通路
B.断路
C.短路
D.无法判断

答案： C

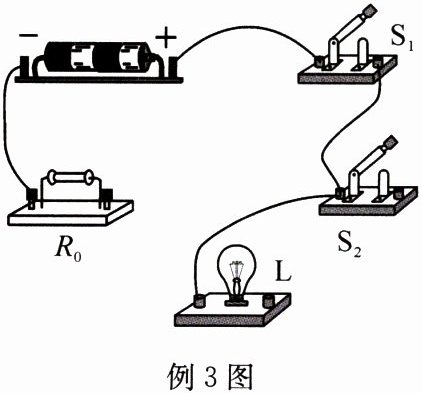

例3 (2023·陕西)小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电阻$ R_0 $、开关$ S_1 和 S_2 $组成。闭合开关$ S_1 $,当井盖未被移动时,相当于开关$ S_2 $闭合,警示灯L不亮；当井盖被移动时,相当于开关$ S_2 $断开,警示灯L发光提醒路人。请根据以上要求,将图中的电路补充完整。

答案：

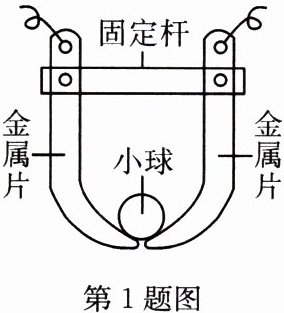

1. 如图是电风扇中的自动保护装置,当电风扇倾斜或倾倒时,小球就会滚向一侧使电路断开,由此判断,这个保护装置在电路中的作用相当于(A)


A.开关
B.电源
C.导线
D.用电器

答案： A

2. 某学校的科技节上展出了一组如图所示的作品,分别用柠檬和西红柿连着液晶显示器,来自低年级的参观者们十分好奇。关于这个作品,下列说法正确的是(B)

A.液晶显示器能够工作是因为电路中有大量的质子发生定向移动
B.电路中电流的方向是“$ + $”→“$ a $”→“$ b $”→“$ - $”
C.柠檬能够作为电源是因为其创造了电荷
D.水果电池工作时是将电能转换成化学能
【电路的三种状态】

答案： B
