10. (2024·江苏徐州)如图所示,小明用铅笔芯作滑动变阻器,设计并制作了一个简易的调光灯,器材有：电池(电压为$3V$)、小灯泡($2.5V$ $0.3A$)、铅笔芯、金属回形针、开关、导线、电压表。

(1)铅笔芯和小灯泡的连接方式是串联。
(2)闭合开关,回形针向左移,小灯泡的亮度变亮。
(3)把电压表和小灯泡并联,调节回形针的位置,当电压表的示数为2.5$V$时,在铅笔芯上标记此时回形针的位置,为了安全使用调光灯,回形针向左调节不能超过此位置。
(4)甲、乙两根铅笔芯的长度都是$17.5cm$,甲的电阻为$20\Omega$,乙的电阻为$10\Omega$,调节效果可以从两个方面评价：一是小灯泡亮度的变化范围；二是调节的精度,回形针移动一定距离时,电阻变化越小调节精度越高,则铅笔芯甲和乙相比(B)

答案： 10.
(1)串　
(2)亮　
(3)2.5　
(4)B

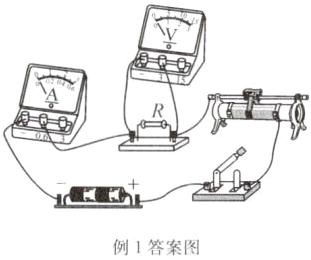

例1 用笔画线代替导线连接实物电路。
要求：电阻与滑动变阻器串联,电压表测量定值电阻两端电压,电流表测干路电流,滑动变阻器的滑片向右滑动时,电流表示数变大,电流表量程选“0～0.6 A”,电源电压为3 V,连线不能交叉。

答案：
