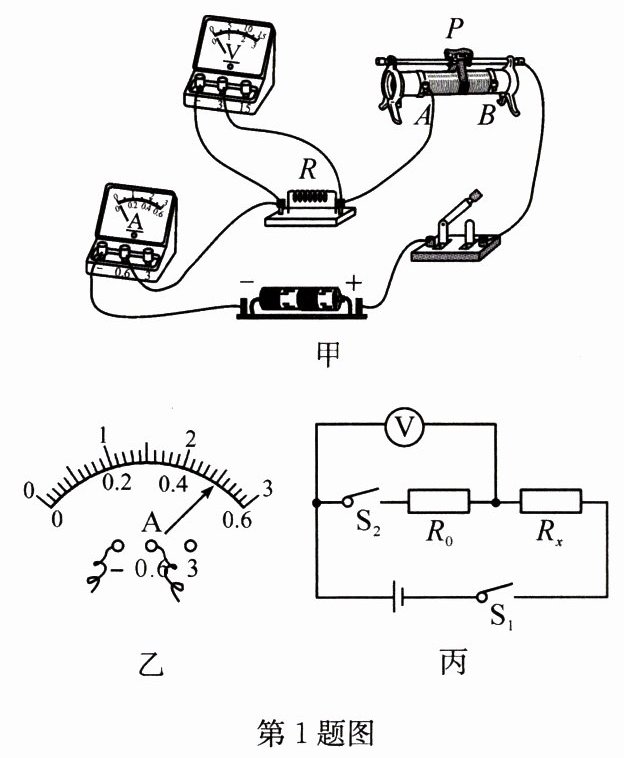

1. 为测量一定值电阻的阻值,某实验小组选用的实验器材有：待测电阻 $ R $、两节新干电池、电流表、电压表、滑动变阻器、开关及导线若干,所连接电路如图甲所示。

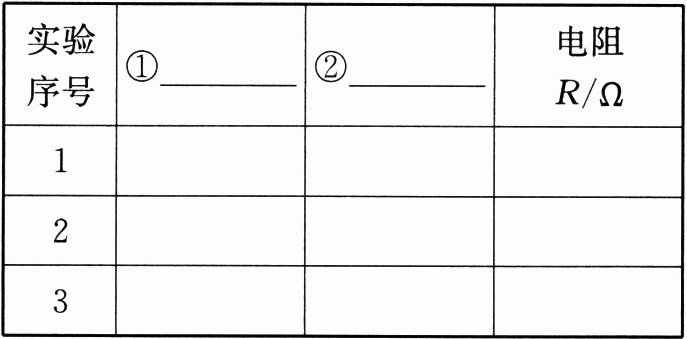

(1)小组设计了一个记录与处理数据的表格,请将下表中①②处的内容填写完整。
| 实验序号 | ①______ | ②______ | 电阻 $ R / \Omega $ |
| :---: | :---: | :---: | :---: |
| 1 | | | |
| 2 | | | |
| 3 | | | |

(2)某次测量时,电压表示数为 $ 2.5 \, V $,电流表指针位置如图乙所示,则电流表示数为______ $ A $,本次测得 $ R_x $ 的阻值为______ $ \Omega $。
(3)他们又对实验进行了拓展,利用电源(电压未知且恒定不变)、阻值已知为 $ R_0 $ 的定值电阻、电压表、开关等器材,设计了如图丙所示的电路,也测出了 $ R_x $ 的阻值,请你完成下列实验步骤：
①闭合开关 $ S_1 $,断开 $ S_2 $,读出电压表的示数 $ U_1 $；
②______,读出电压表的示数 $ U_2 $；
③待测电阻的阻值 $ R_x = $______。(用已知量和测得量的字母表示)
(1)①电压U/V②电流I/A
(2)0.55
(3)②闭合开关$S_{1}$、$S_{2}$③$\frac{U_{1}-U_{2}}{U_{2}}R_{0}$

答案：
(1)①电压U/V　②电流I/A
(2)0.5　5
(3)闭合开关$S_{1}$、$S_{2}$　$\frac{U_{1}-U_{2}}{U_{2}}R_{0}$

2. 小伟在做“探究电流与电阻的关系”实验时,准备了以下器材：电源($ 4.5 \, V $)、电流表、电压表、滑动变阻器“$ 20 \, \Omega \, 1 \, A $”和开关各一个,定值电阻四个($ 5 \, \Omega $、$ 10 \, \Omega $、$ 20 \, \Omega $、$ 25 \, \Omega $),导线若干。

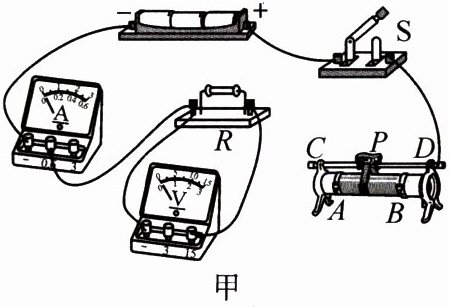

(1)请用笔画线代替导线将图甲中的实物电路连接完整。要求：滑片 $ P $ 向左移动时电流表示数变小。

(2)连接好电路,闭合开关,发现电流表没有示数,移动滑动变阻器的滑片,电压表示数始终接近电源电压。造成这一现象的原因可能是______。
(3)解决问题后,小伟先将 $ 5 \, \Omega $ 的定值电阻接入电路,调节滑动变阻器的滑片,电流表的示数如图乙所示；将 $ 5 \, \Omega $ 的电阻换成 $ 10 \, \Omega $ 的电阻,需要调节滑动变阻器的滑片 $ P $ 向______(选填“左”或“右”)移动,才能使电压表的示数保持______ $ V $ 不变,再次读取电流表的示数；请你画出记录实验数据的表格。

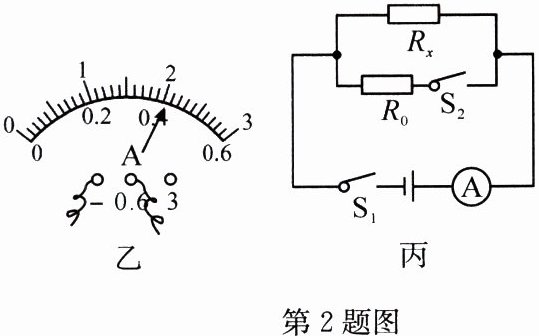

(4)实验结束后,小明设计了如图丙所示的电路来测量未知电阻 $ R_x $ 的阻值。电源电压未知,定值电阻 $ R_0 $ 的阻值已知。实验步骤如下：
①闭合开关 $ S_1 $,读出电流表示数为 $ I_1 $；
②再闭合开关 $ S_2 $,读出电流表示数为 $ I_2 $；
③计算待测电阻 $ R_x = $______。

答案：

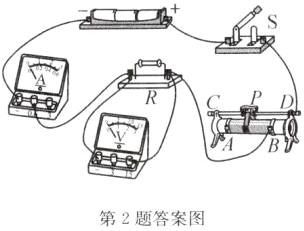

(1)
(2)定值电阻R断路
(3)左　2
(4)$\frac{(I_{2}-I_{1})R_{0}}{I_{1}}$
