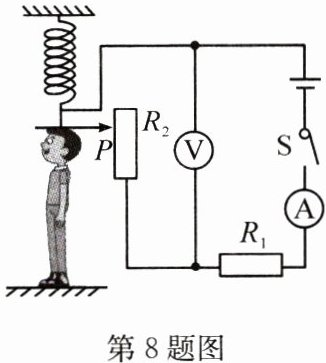

8. 如图所示为某中学物理兴趣小组设计的电子身高测量仪的电路图。其中,定值电阻 $ R_1= 6\ \Omega $,电源电压恒为 $ 4.5\ V $,$ R_2 $ 的规格为“$ 15\ \Omega\ \ 0.5\ A $”,电压表的量程为 $ 0\sim3\ V $,电流表的量程为 $ 0\sim0.6\ A $。闭合 $ S $,则(C)

A.当测矮个同学身高时,电流表的示数变小
B.当测高个同学身高时,电压表的示数变小
C.当 $ R_2 $ 接入电路中的电阻为 $ 9\ \Omega $ 时,电压表的示数为 $ 2.7\ V $
D.为了保证电路中各元件安全工作,变阻器接入电路的阻值范围是 $ 0\sim12\ \Omega $

答案： C

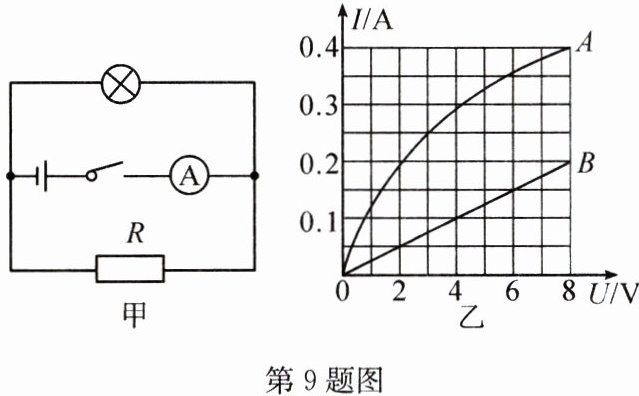

9. 小灯泡 $ L $ 和定值电阻 $ R $ 接在如图甲所示的电路中,两者的 $ I-U $ 关系图像如图乙所示。下列说法正确的是(C)

A.图乙中曲线 $ A $ 表示电阻 $ R $ 的 $ I-U $ 关系图像
B.电阻 $ R $ 的阻值为 $ 20\ \Omega $
C.当电源电压为 $ 4\ V $ 时,电流表示数为 $ 0.4\ A $
D.如果将小灯泡 $ L $ 和电阻 $ R $ 串联接在电压为 $ 10\ V $ 的电源两端,小灯泡的电阻为 $ 40\ \Omega $

答案： C

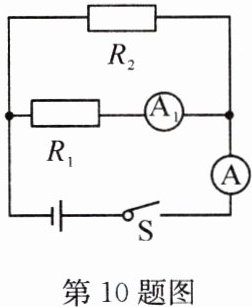

10. 如图所示,电源电压保持不变,定值电阻 $ R_1= 30\ \Omega $,闭合开关时整个电路正常工作,电流表 $ A_1 $ 的示数是 $ 0.3\ A $,$ A $ 的示数是 $ 1.5\ A $。电源电压是 $\underline{\quad9\quad}\ V$,电阻 $ R_2 $ 的阻值是 $\underline{\quad7.5\quad}\ \Omega$。

答案： 9　7.5
