《2025年新课程实践与探究丛书九年级物理上册教科版》

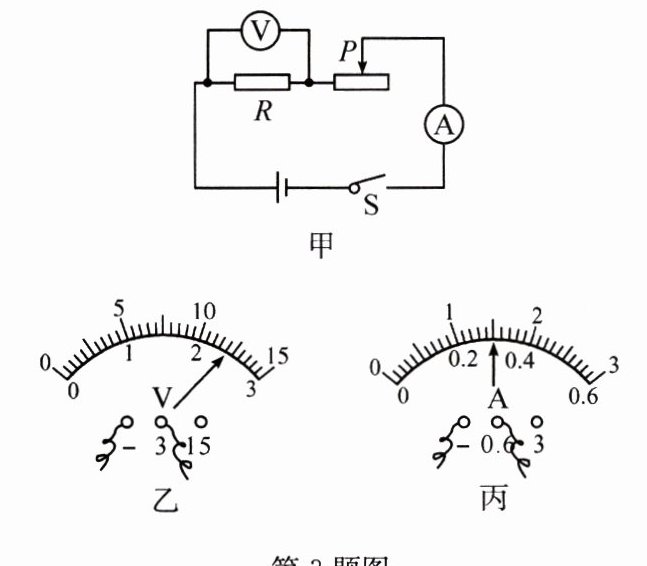

3. 图甲是小刚测电阻的电路图,他进行了下列操作,请按要求回答下列问题：

(1)闭合开关前,滑片$P$应置于滑动变阻器的最右(选填“右”或“左”)端。
(2)用完好的器材按图甲正确连接好电路,试触时,发现电流表的指针偏转角很小,移动滑动变阻器的滑片时,指针偏转角度仍然较小,产生该现象的原因可能是：电流表选择的量程太大。
(3)电路调试完成后,某次实验中电压表和电流表示数如图乙和丙所示,则电压表的读数是2.4$V$,该电阻的阻值$R = $8$Ω$。

答案：
(1)右
(2)电流表选择的量程太大
(3)2.4 8

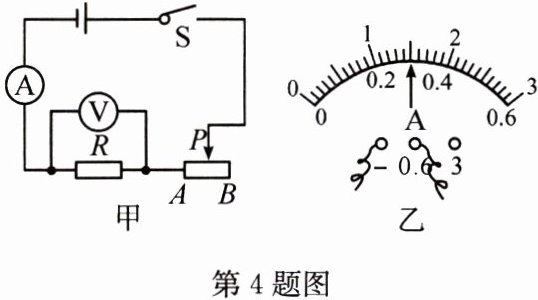

4. 物理实验室的一个定值电阻$R$的阻值因为磨损看不清了,同学们用“伏安法”来测量$R$的阻值。

(1)按图甲连接电路时,开关应断开,滑动变阻器的滑片$P$移到B端。
(2)闭合开关,调节滑动变阻器的滑片,当电压表的示数为$3 V$时,读出图乙中电流表的示数为0.3$A$,则待测电阻的阻值是10$Ω$。
(3)同组小亮认为这样测量的电阻值不准确,应该再多测几组数据求平均值。小亮的想法是正确(选填“正确”或“错误”)的。
【测小灯泡电阻】

答案：
(1)断开 B
(2)0.3 10
(3)正确

5. 用如图所示的方案测量小灯泡的电阻。实验中需要收集的信息是(A)

A.电压表示数和电流表示数
B.电源电压和变阻器的最大阻值
C.电流表示数和变阻器的最大阻值
D.电压表示数和变阻器的最大阻值

答案： A

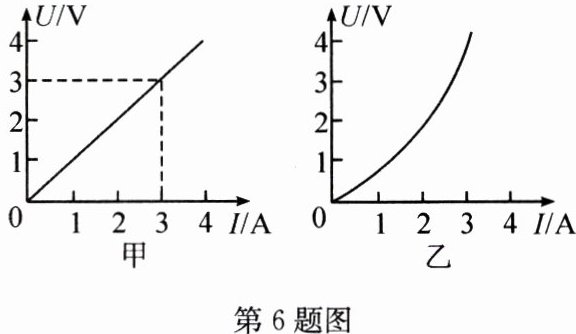

6. 在“伏安法测电阻”的实验中,小雪和小彤分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,分别画出了$U-I$图像,如图甲、乙所示。对于图像的分析,以下说法错误的是(B)

A.由图乙及实验现象可知：小灯泡的电阻随灯丝温度的增加而增大
B.为了减小误差,应该用多次测量的方法,计算小灯泡的电阻
C.由图甲可知,定值电阻的阻值为$1 Ω$
D.由图甲可知,定值电阻的阻值不随其两端的电压和导体中的电流而改变

答案： B
