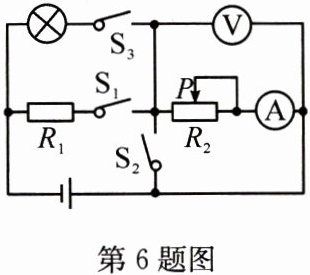

6. 如图所示,灯泡$L$上标有“$6V\ 3W$”字样,电流表的量程为$0\sim0.6A$,电压表的量程为$0\sim3V$。滑动变阻器$R_{2}$上标有“$15\Omega\ 1A$”。
(1) 当闭合$S_{1}$、$S_{2}$、$S_{3}$时,灯泡$L$恰好正常发光,求电源电压及灯泡$L$正常发光时的电阻；
(2) 当只闭合$S_{1}$,滑动变阻器的滑片$P$置于距左端三分之一处时,电流表示数为$0.4A$,求$R_{1}$的阻值；
(3) 当只闭合$S_{1}$时,为确保电路中各元件安全,求滑动变阻器允许连入的阻值范围。

答案： 6.
(1)6 V 12 Ω
(2)10 Ω
(3)0~10 Ω

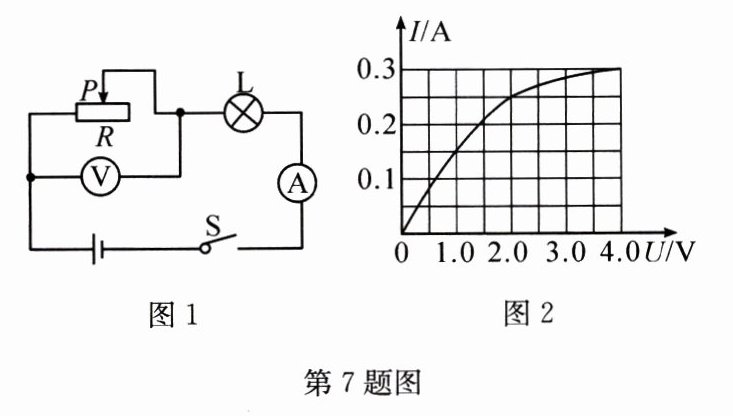

7. 如图1所示,电源电压不变,电流表量程为$0\sim0.6A$,电压表量程为$0\sim3V$,滑动变阻器$R$的规格为“$50\Omega\ 2A$”,灯泡$L的额定电流为0.3A$。图2是灯泡$L$的电流与电压关系图像。闭合开关$S$,当滑片$P$移至某一位置时,电压表和电流表的示数分别为$2.5V和0.25A$。
(1) 求电源电压。
(2) 在保证电路安全的情况下,调节滑动变阻器的滑片$P$,灯泡的最小功率是多少？
(3) 用定值电阻$R_{1}替换灯泡L$,在保证电路安全的情况下,调节滑动变阻器的滑片$P$,发现电流表示数的最大值与最小值之差恰好为$0.3A$,这一过程中滑动变阻器连入电路的阻值始终小于$50\Omega$。求定值电阻$R_{1}$可能的阻值。

答案： 7.
(1)4.5 V
(2)0.3 W
(3)5 Ω或10 Ω
