《2025年新课程实践与探究丛书九年级物理上册教科版》

2. 某同学利用如图所示的电路探究电流与电压的关系，下列有关说法正确的是(B)

A.为了方便观察实验现象，可以将R₁换成小灯泡
B.可调节滑动变阻器的滑片，使电压表的示数产生变化
C.实验开始前，滑动变阻器滑片应该移至最左端
D.实验的结论是：电阻一定时，电压与电流成正比

答案： B

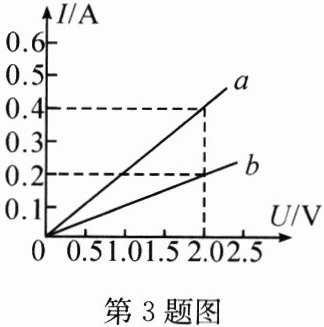

3. 小华在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是(B)

A.通过导体a的电流与其两端的电压成正比
B.导体a的电阻大于导体b的电阻
C.当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A
D.将a、b两导体串联后接到电压为3V的电源上时，导体a两端的电压小于3V
【电流与电阻的关系】

答案： B

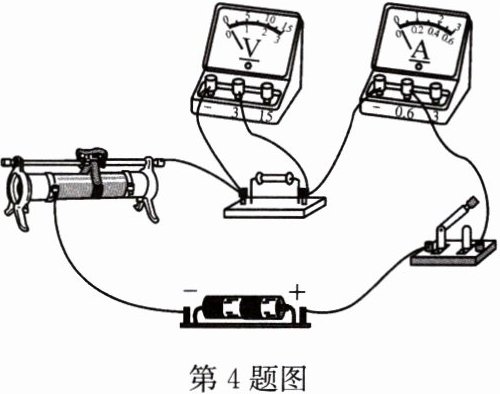

4. 如图，在“探究电流与电阻的关系”的实验中，下列说法正确的是(B)

A.导体中的电流与导体的电阻成正比
B.实验中应控制电阻两端电压不变
C.记录多组数据是为了求平均值，减小误差
D.实验只需用到一个10Ω的电阻

答案： B

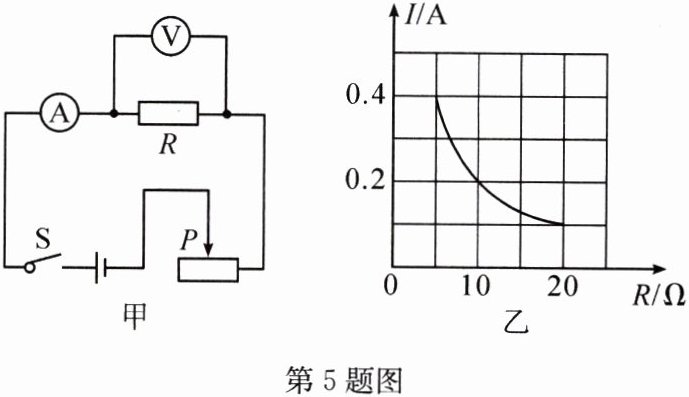

5. 小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6V，根据测量数据得到如图乙所示的图像。以下结论正确的是(C)
①实验中应控制导体两端的电压不变，换用不同的导体；②实验过程中，小明控制导体两端的电压为2.5V；③分析图像可得：在电压一定时，导体的电阻与电流成反比；④分析图像可得：在电压一定时，导体的电流与电阻成反比。

A.①②|
B.③④|
C.①④|
D.②③|

答案： C
