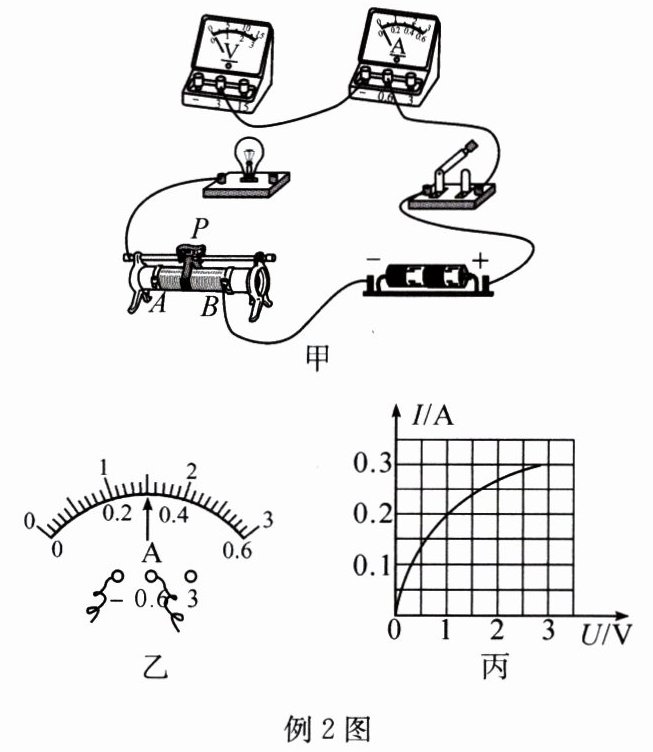

例2 (2023·河南)在“测量小灯泡电阻”实验中,选用的器材有：两节新干电池,额定电压为$2.5 V$的待测小灯泡,滑动变阻器,电流表,电压表,开关和若干导线。

(1)请用笔画线代替导线,将图甲中的实物电路连接完整。
(2)正确连接好电路,闭合开关前,滑动变阻器的滑片应置于______(选填“A”或“B”)端。
(3)闭合开关,发现小灯泡不发光,电压表无示数,电流表有示数,造成这一现象的原因可能是______(选填字母)。
A. 电流表短路
B. 小灯泡短路
C. 滑动变阻器断路
(4)排除故障后,移动滑片$P$,某次实验时,电压表的示数为$2.5 V$,电流表的示数如图乙所示,则通过小灯泡的电流为______$A$,小灯泡正常发光时的电阻约为______(结果保留一位小数)。
(5)经过多次实验,测出并记录多组电压和电流的值,得到小灯泡的$I-U$图像如图丙所示,通过分析图像,写出一条你发现的结论：______。
(2)A
(3)(B)
(4)0.38.3
(5)小灯泡的电阻是变化的

答案：
(2)A
(3)B
(4)0.3 8.3
(5)小灯泡的电阻是变化的

1. 下列是某同学在“伏安法测导体电阻”实验过程中的部分操作,其中正确的是(C)
A.连接电路前,应先闭合开关
B.连接电表时,应先选小量程
C.闭合开关前,应先将滑动变阻器滑片移到阻值最大处
D.计算电阻时,应先计算电压平均值与电流平均值

答案： C

2. 如图是“伏安法测电阻”的实验电路图,下列说法错误的是(D)

A.连接电路时,应将滑动变阻器滑片调至最右端
B.连接电路时,电流从电压表和电流表的“+”接线柱流入,“-”接线柱流出
C.多次测量是为了求平均值减小误差
D.向左移动滑动变阻器的滑片时,电流表、电压表的示数都变大,$R$的阻值也变大

答案： D
