《2025年新课程实践与探究丛书九年级物理上册教科版》

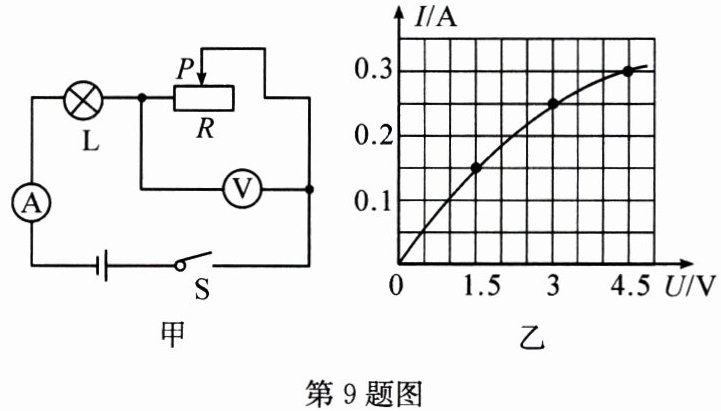

9. 如图甲所示,电源电压恒为 6 V,滑动变阻器 R 的规格为“25 Ω 1 A”,电流表量程选择“0~0.6 A”,电压表量程选择“0~3 V”,小灯泡上标有“4.5 V 0.3 A”字样,其 $ I-U $ 图像如图乙所示。闭合开关 S,为保证电路安全,在移动滑片 P 的过程中,下列选项不正确的是(B)

A.电流表的最大示数是 0.3 A
B.电流表的最小示数是 0.2 A
C.电路的最大功率是 1.8 W
D.小灯泡的最小功率是 0.75 W

答案： B

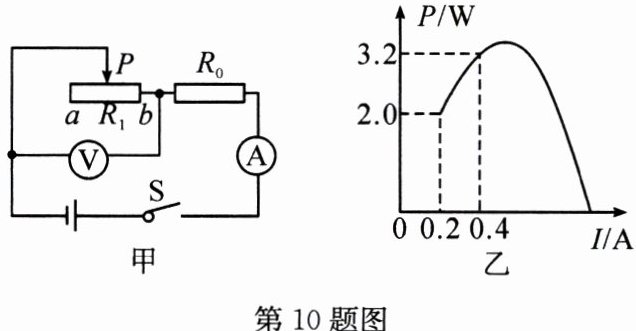

10. 如图甲所示,$ R_0 $ 为定值电阻,$ R_1 $ 为滑动变阻器。闭合开关,滑片从 a 端移到 b 端时,滑动变阻器 $ R_1 $ 消耗的电功率与电流关系的图像如图乙所示。下列说法正确的是(D)

A.电源电压为 10 V
B.滑动变阻器 $ R_1 $ 的最大阻值为 10 Ω
C.$ R_0 $ 的阻值为 50 Ω
D.滑动变阻器 $ R_1 $ 消耗的最大功率为 3.6 W

答案： D

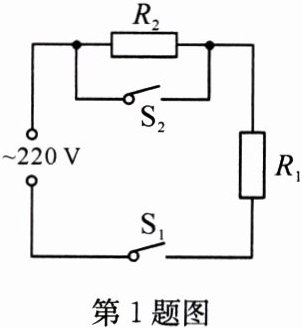

1. 如图所示是某电饭锅的简化电路图,$S_{1}$、$S_{2}$都闭合时,电饭锅处于加热状态,$S_{1}$闭合,$S_{2}$断开时,电饭锅处于保温状态,$R_{1}$是加热电阻,其阻值为$88\Omega$。
(1) 求加热过程中通过$R_{1}$的电流；
(2) 求加热过程中电饭锅消耗的电功率；
(3) 保温过程中$R_{1}消耗的功率若为22W$,求$R_{2}$的值。

答案： 1.
(1)2.5 A
(2)550 W
(3)352 Ω
