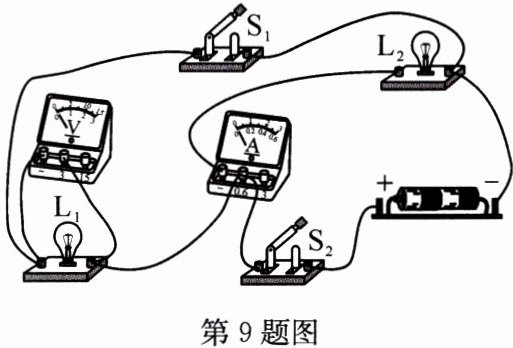

9. 如图所示,闭合开关 $ S_1 $、$ S_2 $,小灯泡 $ L_1 $ 和 $ L_2 $ 正常发光,电流表和电压表均有示数。下列关于电路的分析不正确的是(D)

A.灯 $ L_1 $ 与灯 $ L_2 $ 并联
B.电压表测量灯 $ L_1 $ 两端的电压
C.只断开开关 $ S_1 $,灯 $ L_2 $ 正常发光
D.电流表测量电路总电流

答案： D

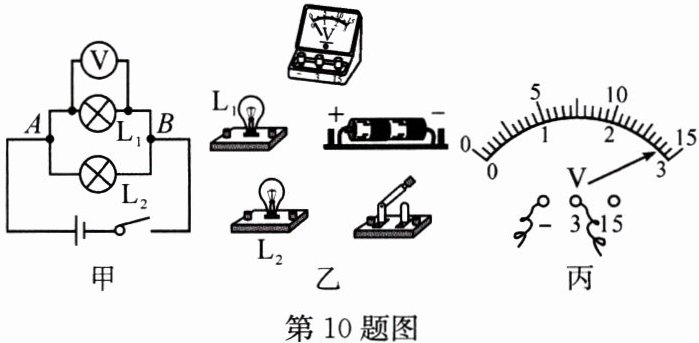

10. (2024·山东东营)某小组进行“探究并联电路中电压的特点”实验。

(1)如图甲,根据电路图,用笔画线表示导线,在图乙中将实物连接起来。
(2)连接电路时,开关处于______状态。
(3)正确连接好电路后,闭合开关,电压表的示数如图丙所示,为______ V。
(4)测得灯泡 $ L_1 $ 两端电压后,再测得灯泡 $ L_2 $ 两端电压和 $ A $、$ B $ 两端电压,记录数据。改变两个小灯泡的规格,重复以上操作,其目的是______。
(5)评估交流环节,有同学提出：实验中连接完电路,闭合开关,发现电压表指针反向偏转,原因是______。

答案：

(1)　
(2)断开　
(3)2.8　
(4)多次实验，以得到普遍的规律　
(5)电压表正、负接线柱接反
