例(2024·黑龙江鸡西)

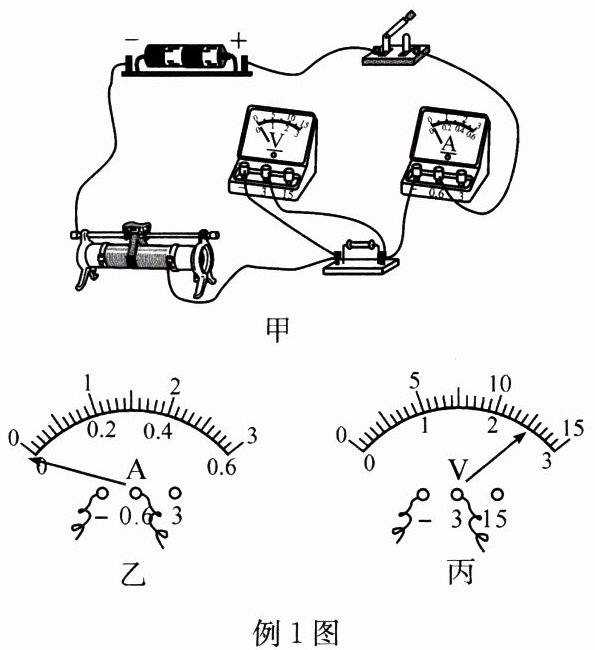

(1)在“探究电流与电压的关系”实验中,实物电路如图甲所示,电源为两节新干电池,滑动变阻器的规格是“$25Ω$ $2A$”。

①开关闭合前,发现电流表的指针在零刻度线左端,如图乙,其原因是______。
②确认无误后,闭合开关进行实验,第$4次实验时电流表示数为0.5A$,电压表示数如图丙所示,计算出$R$的阻值为______$Ω$。

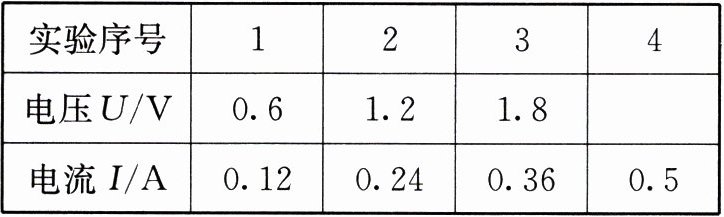

|实验序号|1|2|3|4|
|电压$U/V$|0.6|1.2|1.8| |
|电流$I/A$|0.12|0.24|0.36|0.5|

③记录的数据如上表所示,分析数据可以得到结论：导体的电阻一定时,______。

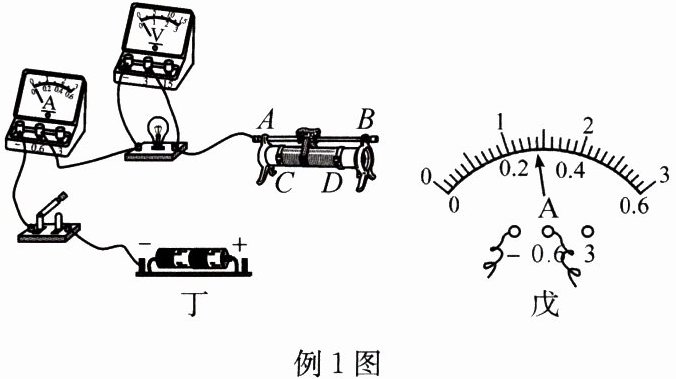

(2)用图丁所示电路测量小灯泡额定电功率。待测小灯泡的额定电压为$2.5V$,额定功率小于$1W$,电源为两节新干电池,滑动变阻器$R$的规格为“$20Ω$ $1A$”。

①请你用笔画线代替导线,在图丁中把电路连接完整(滑片向右移动,灯泡变亮)。
②正确连接完电路,闭合开关,向右逐渐移动滑片,小灯泡逐渐变亮,突然小灯泡熄灭,电流表示数几乎为零,电压表示数接近$3V$,原因是小灯泡______(选填“短路”或“断路”)。
③排除故障后,闭合开关,缓慢移动滑动变阻器的滑片,同时观察______表示数的变化,当小灯泡正常发光时,电流表示数如图戊所示,则小灯泡的额定功率为______$W$。
④小灯泡用久了,钨丝会变细,在$2.5V$电压下,此时小灯泡实际功率______(选填“大于”“小于”或“等于”)额定功率。

答案：

(1)①电流表没有进行调零　②5　③通过导体的电流与导体两端的电压成正比　
(2)① ②断路　③电压　0.7　④小于
