《2025年新课程实践与探究丛书九年级物理上册教科版》

2. 改变电源电压或换用不同规格的灯泡进行多次实验的目的是寻找普遍规律。

答案： 寻找普遍规律

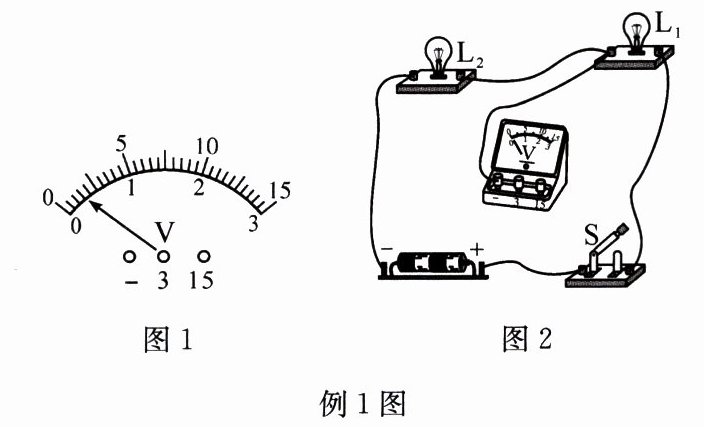

例(2024·陕西)在“探究串联电路电压的特点”实验中：
- 例 1 图：
图 1：
图 2：
- 表格：
(1)将电压表接入电路前,观察到指针位置如图 1 所示,为保证测量结果准确,接下来应进行的操作是对电压表进行调零。
(2)实验电路如图 2 所示,请用笔画线代替导线将电路连接完整,使电压表测量小灯泡 $ L_1 $ 两端的电压。

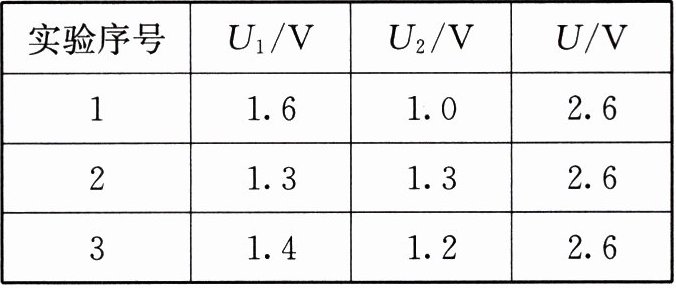

(3)用电压表分别测出小灯泡 $ L_1 $ 两端的电压 $ U_1 $,$ L_2 $ 两端的电压 $ U_2 $,$ L_1 $ 和 $ L_2 $ 两端的总电压 $ U $。换用不同规格的小灯泡多次实验,记录实验数据,如表所示。分析数据可知,该串联电路两端的总电压与各部分电路两端的电压的关系为U=U₁+U₂(用本题中给出的字母写出关系式)。换用不同规格的小灯泡多次实验的目的是寻找普遍规律。

答案：
(1)对电压表进行调零　
(2)略　
(3)U=U₁+U₂　寻找普遍规律

1. 用如图所示电路探究串联电路的电压规律,闭合开关 $ S $,分别测出 $ A $ 与 $ B $、$ B $ 与 $ C $、$ A $ 与 $ C $ 之间的电压,其中电压表的示数(C)
第 1 题图：
A.$ U_{AB} $ 最大
B.$ U_{BC} $ 最大
C.$ U_{AC} $ 最大
D.三处一样大

答案： C

2. 如图所示,电源电压恒为 $ 6 \, V $,当开关闭合时,电压表的示数是 $ 4 \, V $,则(A)
第 2 题图：
A.灯 $ L_1 $ 两端的电压为 $ 4 \, V $
B.灯 $ L_2 $ 两端的电压为 $ 4 \, V $
C.灯 $ L_1 $ 两端的电压为 $ 2 \, V $
D.灯 $ L_2 $ 两端的电压为 $ 6 \, V $

答案： A

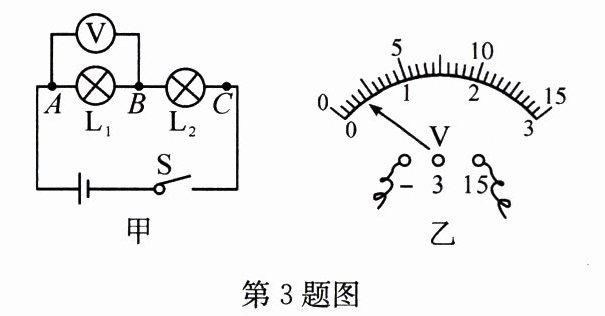

3. 在“探究串联电路中电压的规律”的实验中：
甲：
乙：
表格：
(1)根据图甲连接电路,与 $ B $ 点相连的是电压表的负接线柱。
(2)闭合开关,电压表示数如图乙所示,此时电压表的示数为2 $ V $；为了使实验结果更准确,接下来应该：断开开关,电压表换用小量程。

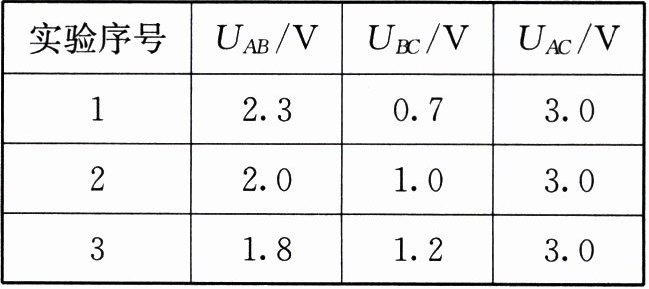

(3)调整后,再次闭合开关,分别测量电压 $ U_{AB} $、$ U_{BC} $ 和 $ U_{AC} $,把实验数据记录在表格中。分析表格得出结论：该串联电路中,$ U_{AB}+U_{BC}=U_{AC} $。(写出 $ U_{AB} $、$ U_{BC} $ 和 $ U_{AC} $ 之间的关系式即可)
【并联电路中电压的特点、实验】

答案：
(1)负　
(2)2　电压表换用小量程$　(3)U_{AB}+U_{BC}=U_{AC}$
