15. 电动自行车具有轻便、节能、环保等特点,将车钥匙插入钥匙孔并顺时针旋转一下,电动自行车就通电了,但不会行驶。

(1)车钥匙实质相当于一个开关,跨上电动自行车并将右手把向后旋转,车子就能前进,并且向后旋转的角度越大,车速就越快。给电动车充电时,电瓶相当于用电器(选填“电源”或“用电器”)。

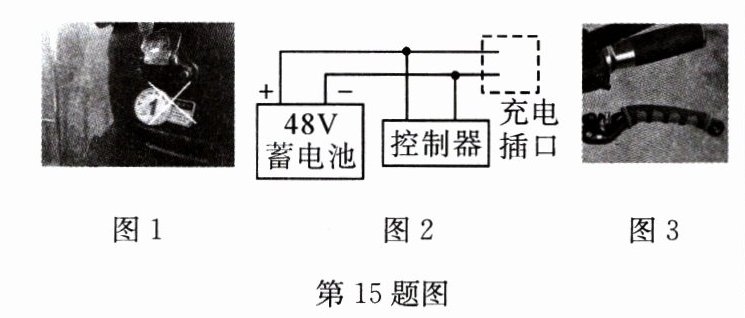

(2)图1是电动车的充电插口,内有金属插脚,在使用过程中绝不能拿硬币、手等去触碰；图2是电动车的局部电路图,其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚,会导致电路短路,可能会造成蓄电池(选填“蓄电池”“控制器”或“充电插口”)损坏。

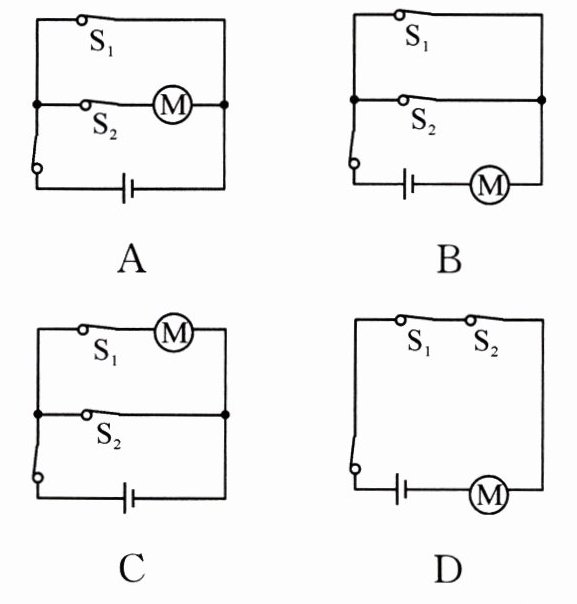

(3)电动自行车两刹车手柄(如图3)中各有一只开关$S_1$和$S_2；$在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作,下列选项中电路符合要求的是D。
]

答案：
(1)开关　用电器　
(2)短路　蓄电池
(3)D
