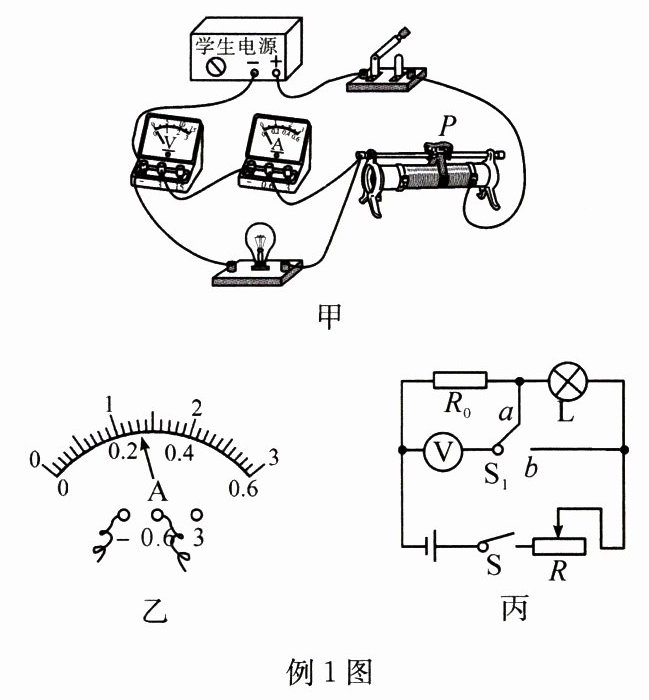

例 1 小明在“测量小灯泡正常发光时的电阻”实验中,待测小灯泡的额定电压为 $ 2.5 \, V $,设计并连接的电路如图甲所示。

(1)小明在连接电路的过程中,开关应处于______(选填“闭合”或“断开”)状态。
(2)小明在检查电路时发现有一根导线连接错误,请在接错的导线上画“×”,并用笔画线代替导线正确连接电路(导线不能交叉)。
(3)纠正错误后,应先将滑动变阻器的滑片移至最______(选填“左”或“右”)端,然后闭合开关,发现小灯泡不发光,电流表有示数,造成这一现象的原因可能是______(选填字母)。
A. 小灯泡短路 B. 小灯泡断路
C. 滑动变阻器断路 D. 电流表断路
(4)移动滑片,当电压表的示数为______ $ V $ 时,小灯泡正常发光,此时电流表的示数如图乙所示,则小灯泡正常发光时的电阻为______ $ \Omega $(结果保留一位小数)。
(5)实验后小明又利用电压表和已知阻值为 $ R_0 $ 的定值电阻,设计了如图丙所示的电路,也测量出已知额定电流为 $ I_{额} $ 的小灯泡正常发光时的电阻,请把实验步骤补充完整：
①闭合开关 $ S $,将开关 $ S_1 $ 拨至 $ a $,调节滑动变阻器的滑片,使电压表的示数与定值电阻 $ R_0 $ 的比值为______时,小灯泡正常发光；
②保持滑动变阻器的滑片位置不变,闭合开关 $ S $,将开关 $ S_1 $ 拨至 $ b $,读出电压表的示数为 $ U $；
③小灯泡正常发光时的电阻的表达式： $ R_{L} = $______(用 $ R_0 $、$ U $ 和 $ I_{额} $ 表示)。
【安阻法(缺电压表)】

答案：

(1)断开
(2)
(3)左　A
(4)2.5　9.6
(5)$I_{额}$　$\frac{U-I_{额}R_{0}}{I_{额}}$
