《2025年新课程实践与探究丛书九年级物理上册教科版》

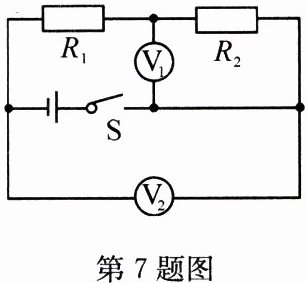

7. (2024·四川巴中)如图所示,电源电压不变,闭合开关 S,电压表 $ V_{1} $、$ V_{2} $ 示数之比为 $ 2:3 $。下列说法正确的是(C)
[img]

A.通过 $ R_{1} $、$ R_{2} $ 的电流之比 $ I_{1}:I_{2} = 1:2 $
B.$ R_{1} $、$ R_{2} $ 两端的电压之比 $ U_{1}:U_{2} = 2:1 $
C.相同时间内 $ R_{1} $、$ R_{2} $ 消耗电功之比 $ W_{1}:W_{2} = 1:2 $
D.$ R_{1} $、$ R_{2} $ 的电功率之比 $ P_{1}:P_{2} = 2:1 $

答案： C

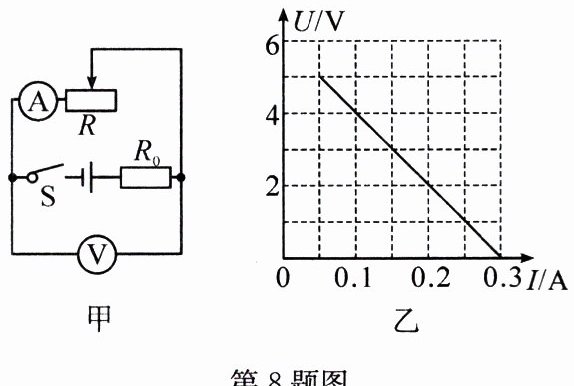

8. 如图甲所示为一电路图,其中电压表和电流表的示数变化如图乙所示,则(B)

A.电源的电压为 5 V
B.定值电阻 $ R_{0} $ 的阻值为 20 Ω
C.滑动变阻器的最大阻值为 120 Ω
D.电路的最大总功率为 1.5 W

答案： B

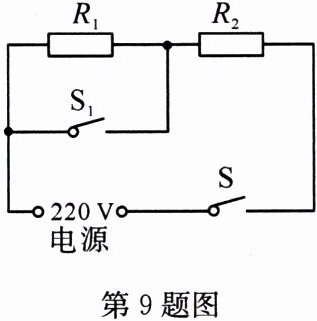

9. 电烤箱是现代家庭中广泛使用的家电之一,它利用电热元件通电时发出的热辐射烤制食物。如图是某型号电烤箱内部电路示意图,电烤箱有两挡。铭牌标识它的低温挡功率为 440 W,$ R_{1} $ 和 $ R_{2} $ 为电热丝,电热丝 $ R_{2} $ 的阻值为 80 Ω。求：
(1)低温挡时电路中的电流；
(2)电热丝 $ R_{1} $ 的阻值；
(3)电烤箱高温挡的功率。
[img]

答案：
(1)2A　
(2)30Ω　
(3)605W
