《2025年新课程实践与探究丛书九年级物理上册教科版》

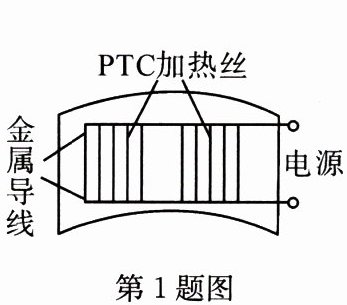

1. 一款电加热眼罩的内部结构如图所示,10 根相同的 PTC 加热丝有序排列,其两端与金属导线相连,形成网状结构,由 6 V 的锂电池供电。每根 PTC 加热丝的最小阻值为 40 Ω,则该眼罩加热电路的最大发热功率为9W。

答案： 9

2. 为有效保护同学们的视力健康,某校新装护眼 LED 灯,如图所示。该灯具有无频闪、无蓝光等优点。一盏护眼 LED 灯的额定功率可能为(C)

A.0.3 W
B.3 W
C.30 W
D.3000 W

答案： C

3. 阅读材料,回答问题。
发热材料 PTC

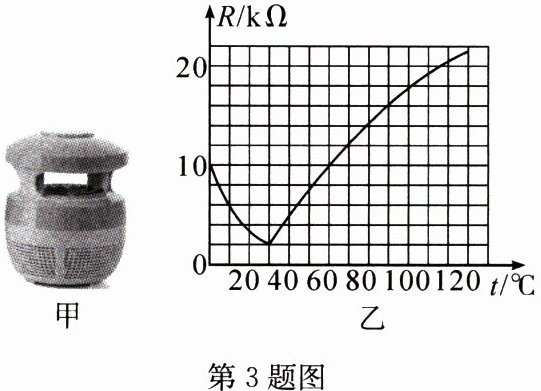

PTC 是一种新型的半导体陶瓷材料,它以钛酸钡为主,渗入多种物质加工而成,PTC 有一个根据需要设定的温度,低于这个温度时,电阻值随温度的升高而减小,高于这个温度时,电阻值随温度的升高而增大。我们把这个设定的温度称为“居里点温度”。用 PTC 材料制成的电热器具有发热、控温双重功能,应用十分广泛。图甲是家用电灭蚊器,它的发热部分就使用了 PTC 发
热材料,其电阻值随温度变化的规律如图乙所示。

(1)由图乙可知,该 PTC 材料的“居里点温度”为30℃,此时 PTC 材料的电阻最小(选填“最大”或“最小”)。
(2)当发热体的温度高于 60℃并继续上升时,电灭蚊器消耗的电功率会减小(选填“增大”“减小”或“不变”)。
(3)请再写出一个 PTC 材料在日常生活、生产中的应用：3D打印笔。

答案：
(1)30 最小
(2)减小
(3)3D打印笔

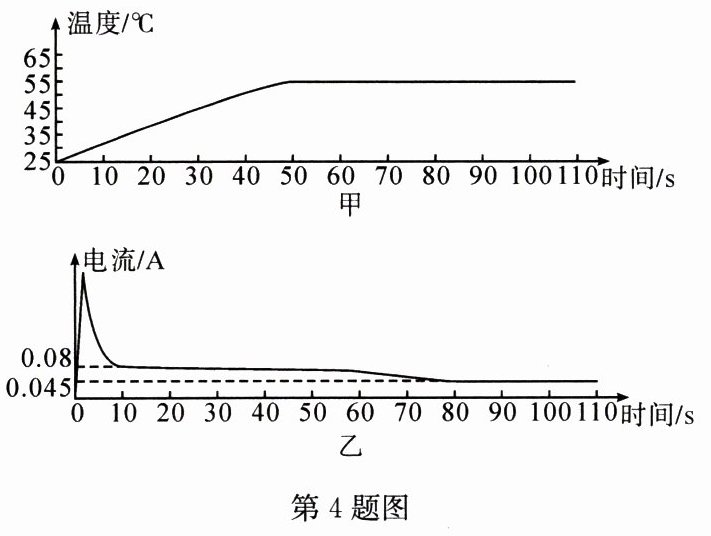

4. (2023·广东广州)把一个某种类型的电阻 R 接在电压恒为 12 V 的电源两端,通电后,同时记录 R 的温度—时间图线、流过 R 的电流—时间图线如图甲、乙所示：

(1)根据图线,R 的温度为 50℃时,流过 R 的电流为_________A。
(2)求在 30 s 时 R 的阻值和电功率。
(3)30～40 s,R 产生的热量为$ Q_1；$90～100 s,R 产生的热量为$ Q_2。$$Q_1$_________(选填“＞”“＜”或$“=”)Q_2,$写出判断依据：_________。
(1)0.08
(2)在30s时，由图乙可知电流I=0.08A，根据欧姆定律I=U/R可得，R的阻值R=U/I=12V/0.08A=150Ω；电功率P=UI=12V×0.08A=0.96W。
(3)＞电压一定，在90~100s阶段的电流小于30~40s的电流，根据Q=UIt可知，相同时间内，电流越小，产生的热量越少，所以Q1＞Q2。

答案：
(1)0.08
(2)150Ω 0.96W
(3)＞ 电压一定，在90~100s阶段的电流小于30~40s的电流
