《2025年新课程实践与探究丛书九年级物理上册教科版》

6. 如图甲所示,发光二极管具有单向导电性,当电流从较长的接线脚流入时,发光二极管中有电流通过,使其发光,如果电流从较短接线脚流入,发光二极管不发光,电路处于断路状态。发光二极管主要由______半导体材料制成。在图乙中,水果提供的电能点亮了发光二极管,其中水果相当于电路中的______电源。如果其中一个二极管熄灭,其他的依然发光,说明熄灭的二极管与其他二极管是______并联(选填“串联”或“并联”)的。

答案： 断路 半导体 电源 并联

7. 在“连接并联电路”的实验中,小明用两个不同的小灯泡组成了如图所示的电路。

(1)由图可知,小明连接的电路如果闭合开关,电路将处于短路状态。
(2)小明拆除了一根导线,闭合开关后,两个小灯泡都能够发光,则拆除的是导线b,此时电路的连接方式是串联。
(3)小红移动了其中一根导线的一个接点,闭合开关后,两个小灯泡也都能够发光,则移动的那根线可能是图中的AD(选填字母)。
A. a
B. b
C. c
D. d

答案：
(1)短路
(2)b 串联
(3)AD

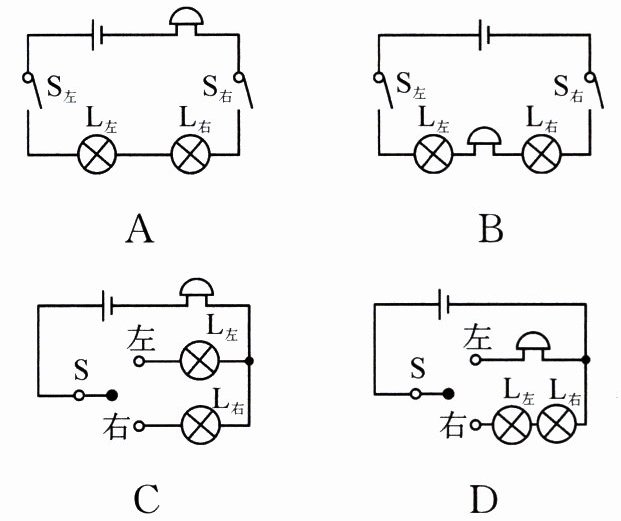

8. 某汽车上装有转向灯和蜂鸣器,开关拨至“左”,左转向灯亮、蜂鸣器响；开关拨至“右”,右转向灯亮、蜂鸣器响,左、右转向灯不能同时亮,则下列电路图设计合理的是(C)

A.
B.
C.
D.

答案： C

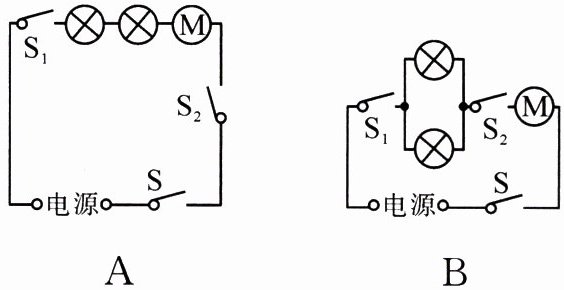

9. 在一款电动汽车中,闭合总开关后,电动机和车灯可各自独立工作。下列设计的该汽车电动机和车灯电路图中,跟该汽车功能吻合且符合实际的是(D)

A.
B.
C.
D.

答案： D
