7. (2024·重庆)将阻值为 $ 10\ \Omega $ 的电阻 $ R_1 $ 与另一电阻 $ R_2 $ 接入电源电压恒定的电路,如图所示。闭合开关 $ S $,电流表 $ A_1 $ 的示数为 $ 0.45\ A $,电流表 $ A_2 $ 的示数为 $ 0.3\ A $。求:
(1)通过 $ R_2 $ 的电流;
(2)电源电压。

答案：
(1)0.15 A
(2)3 V

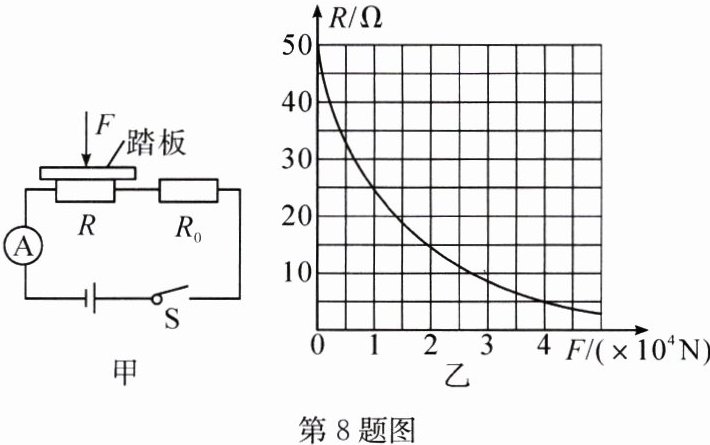

8. (2024·广西)公路部门往往通过地磅检测汽车载重情况。图甲是跨学科学习团队设计的可视化地磅的电路原理图,主要由踏板(重力不计)、压力传感器 $ R $、显示承重的仪表(实质为电流表,量程 $ 0 \sim 0.6\ A $)等组成,$ R $ 的阻值与所受压力 $ F $ 的关系如图乙所示。电源电压恒为 $ 12\ V $,定值电阻 $ R_0 $ 的阻值为 $ 5\ \Omega $。
(1)当 $ R $ 的阻值为 $ 35\ \Omega $ 时,求电路的电流;
(2)当通过电路的电流为 $ 0.4\ A $ 时,求地磅的测量值;($ g $ 取 $ 10\ N/kg $)
(3)为了增加地磅的最大测量值,请你写出一种可行的方案,并列出关系式进行说明。

答案：
(1)0.3 A
(2)1000 kg
