《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

变式训练2如图所示,电路中的电源电压为
6V,开关S闭合后,电流表的示数为0.3A,
电路的等效电阻为______Ω。如果电阻R2=
40Ω,则电阻R= ______Ω;如果电阻R1=
60Ω,则电阻R2= ______Ω。

答案： 20；40；30

1.(新编)两个导体串联后的总电阻大于其中
任何一个导体的电阻,因为导体串联相当于( )

A.减小了导体的长度
B.减小了导体的横截面积
C.增大了导体的长度
D.增大了导体的横截面积

答案： C

2.(新编)如图所示,甲、乙两根铜棒的长度相
同,乙的横截面积较大,把它们并联在电
路中 ( )

A.甲的电阻小于乙的电阻
B.甲的电阻等于乙的电阻

C.总电阻大于甲的电阻
D.总电阻小于乙的电阻

答案： D

3.(新编)下列几组电阻并联后,等效电阻最
小的一组是 ( )

A.30Ω和15Ω
B.20Ω和25Ω
C.10Ω和35Ω
D.5Ω和40Ω

答案： D

4.(新编)一滑动变阻器上标有“50Ω 1A"的字
样,把它和10Ω的定值电阻串联起来接入电路,则电路的总电阻变化范围是 ( )

A.0~10Ω
B.0~50Ω
C.0~60Ω
D.10Ω~60Ω

答案： D

5.(新编)电阻R1的阻值为10Ω,将它与R2
并联后,总电阻为5Ω,若将R与R2串联,
则总电阻为 ( )

A.5Ω
B.10Ω
C.15Ω
D.20Ω

答案： D

6.(新编)(多选)如图所示,电源两端的电压为
6V且保持不变,电阻R1= 10Ω。下列说
法中正确的是 ( )


A.电路的等效电阻小于10Ω
B.电路的等效电阻大于10Ω
C.如果电流表的示数为0.2A,则电阻
R2= 20Ω
D.如果电流表的示数为0.4A,则电路的等
效电阻为20Ω

答案： BC

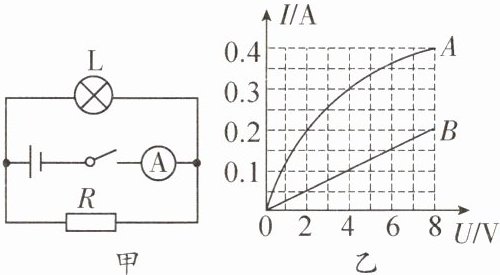

7.(邵阳中考)小灯泡L和定值电阻R接在如
图甲所示的电路中,其两者的I一U关系图
像如图乙所示。下列说法中不正确的是
( )


A.图乙中的曲线A表示小灯泡L的I一U
关系图像
B.当电源电压为4V时,电路的等效电阻
为10Ω
C.当电流表的示数为0.25A时,电路的等
效电阻为8Ω
D.当电源电压为8V时,电流表的示数
为0.4A

答案： BCD
