《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

 变式训练2 如图是实验室中常见的正在使用的一种仪表的示意图,请你写出从图中得到的三条信息：①______；②______；③______。

答案： ①这是一个电流表；
②电流表的量程是0到0.6A；
③电流表的读数是0.32A。

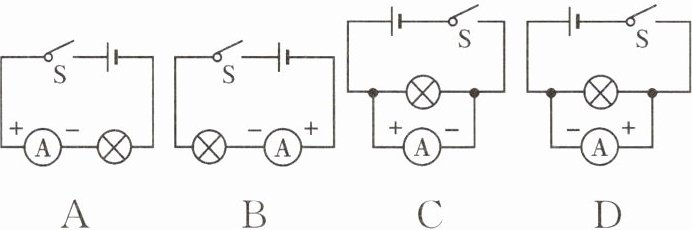

【例3】在如图所示的四个电路中,电流表的接法正确的是( )

答案： 解：电流表使用规则：①串联在电路中；②电流从正接线柱流入，负接线柱流出。
A图：电流表与灯泡串联，电流从正接线柱流入，负接线柱流出，接法正确。
B图：电流从电流表负接线柱流入，正接线柱流出，接法错误。
C图：电流表并联在灯泡两端，接法错误。
D图：电流表并联在灯泡两端，且电流方向错误，接法错误。
结论：A

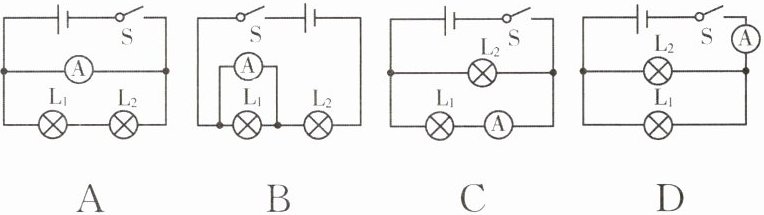

【例4】下列电路图中,电流表能直接测量灯$L_{1}$中电流的是( )

答案： 解：电流表测电流时需与被测用电器串联。
A图：电流表与电源并联，会烧坏电流表和电源，错误。
B图：电流表与灯L₁并联，会短路L₁，错误。
C图：电流表与灯L₁串联，能直接测量灯L₁中的电流，正确。
D图：电流表串联在干路中，测量的是总电流，错误。
结论：C

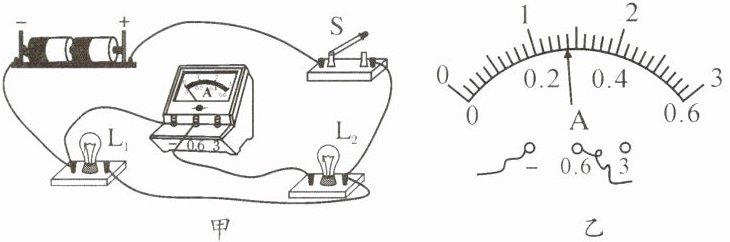

 变式训练4 如图甲所示的电路,当开关S闭合后,电流表测量的是通过______(选填“干路”“$L_{1}$”或“$L_{2}$”)的电流。电流表的指针偏转情况如图乙所示,电流表的示数为______A。

答案： 解：由图甲可知，电流从电源正极流出，经开关S后分为两条支路，一条支路经过灯泡L₂和电流表，另一条支路经过灯泡L₁，然后两条支路汇合后回到电源负极，所以电流表与灯泡L₂串联，测量的是通过L₂的电流。
由图乙可知，电流表选用的是0~0.6A量程，分度值为0.02A，指针指在0.2A后面第5个小格处，所以电流表的示数为0.2A + 5×0.02A = 0.3A。
L₂；0.3

【例4】下列电路图中,电流表能直接测量灯$L_{1}$中电流的是( )
变式训练4 如图甲所示的电路,当开关S闭合后,电流表测量的是通过______(选填“干路”“$L_{1}$”或“$L_{2}$”)的电流。电流表的指针偏转情况如图乙所示,电流表的示数为______A。

答案： 例4：选择电流表与$L_1$串联的选项。
变式训练4：$L_{2}$；0.28

1.(新编)
(1)$0.8 \text{ A} = $______mA = ______μA。
(2)$700 \text{ μA} = $______mA = ______A。
(3)$100 \text{ mA} = $______A。

答案：
(1) 800；800000
(2) 0.7；0.0007
(3) 0.1

2.(新编)下表所示的是常见电流的大小。请你估计一下,家用微波炉中的电流大约是______A。
|常见的电流大小| |
|电子手表中的电流| $1.5 \sim 2 \text{ μA}$|
|房间灯泡中的电流| $0.1 \sim 0.3 \text{ A}$|
|彩色电视机中的电流| $0.3 \sim 0.7 \text{ A}$|
|家用空调器中的电流| $4 \sim 8 \text{ A}$|
|雷电电流| 可达$10^{5} \text{ A}$|

答案： 5（或4到8之间的任意合理数值）。

3.(新编)关于如图所示的电流表的使用,下列说法中正确的是( )


A.电流表使用前需观察指针是否指在零刻度线处
B.电流必须从“—”接线柱流入,从“+”接线柱流出
C.电流表可以超量程使用
D.“$0 \sim 0.6 \text{ A}$”量程的分度值为$0.1 \text{ A}$

答案： A

4.(新编)如图所示,某电表的指针位置如图所示,其示数为( )


A.$1.30 \text{ A}$
B.$0.26 \text{ A}$
C.$1.30 \text{ V}$
D.$0.26 \text{ V}$

答案： B
