《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

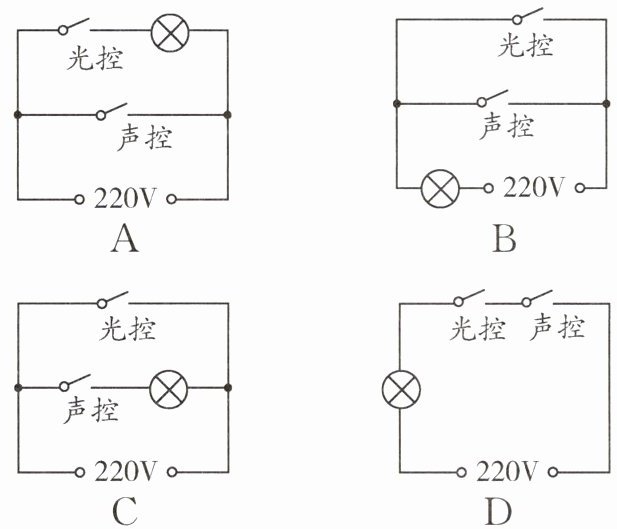

1.(玉林中考)如图所示,某同学设计一个楼道照明“智能化”电路,即利用“光控开关”(天黑时自动闭合,天亮时自动断开)和“声控开关”(当有人走过发出声音时,自动闭合,无人走过没有声音时,自动断开)来控制灯泡。下列符合要求的电路图是( )

答案： 解：要使灯泡在天黑且有声音时才发光，光控开关和声控开关需同时闭合，即两开关应串联后与灯泡串联接入电路。
分析各选项：
A选项：光控开关与灯泡串联后和声控开关并联，天黑时光控开关闭合灯泡发光，有声音时声控开关闭合电源短路，不符合要求。
B选项：光控开关和声控开关并联，天黑或有声音时任意一个开关闭合灯泡就发光，不符合要求。
C选项：声控开关与灯泡串联后和光控开关并联，有声音时声控开关闭合灯泡发光，天黑时光控开关闭合电源短路，不符合要求。
D选项：光控开关、声控开关和灯泡串联，只有天黑时光控开关闭合且有声音时声控开关闭合，电路才接通，灯泡发光，符合要求。
结论：D

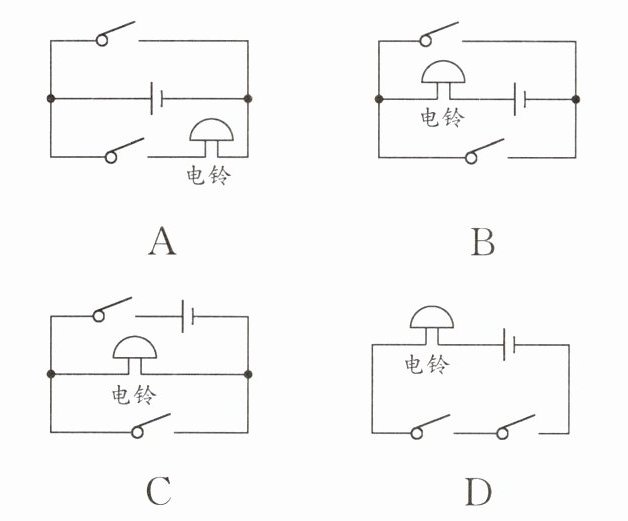

2.(新编)自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示),想要下车的乘客只要按下其中任何一个按钮,装在车内的电铃就会响起,以提醒司机停车。如图所示的电路图符合要求的是( )

答案： B

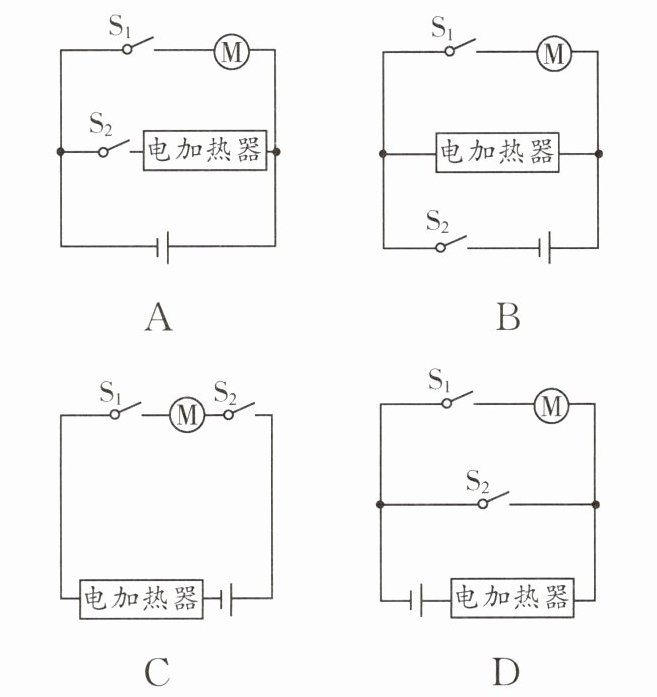

3.(长沙中考)“浴霸”里的电加热器和换气扇能独立工作互不干扰,符合上述要求的电路是( )

答案： 解：要使电加热器和换气扇能独立工作互不干扰，两者应并联，且各自支路有独立开关控制。
A选项：电加热器和换气扇并联，S₁控制换气扇，S₂控制电加热器，符合要求。
B选项：电加热器无独立开关，无法单独控制，不符合。
C选项：换气扇与电加热器串联，不能独立工作，不符合。
D选项：S₂闭合会短路电加热器，不符合。
结论：A

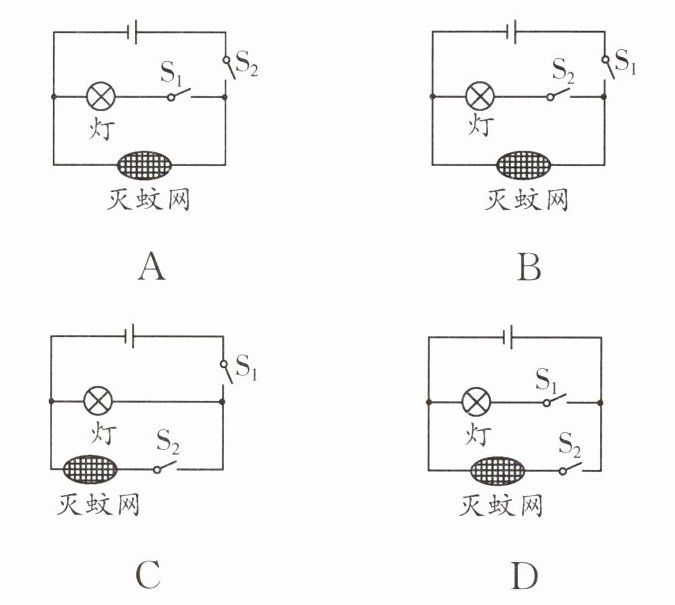

4.(梧州中考)如图所示的电蚊拍具有灭蚊和照明的功能。当只闭合开关$S_{1}$时,电蚊拍只起到灭蚊的作用；当同时闭合开关$S_{1}$、$S_{2}$时,电蚊拍同时起到灭蚊和照明的作用。下列电路设计符合要求的是( )

答案： B

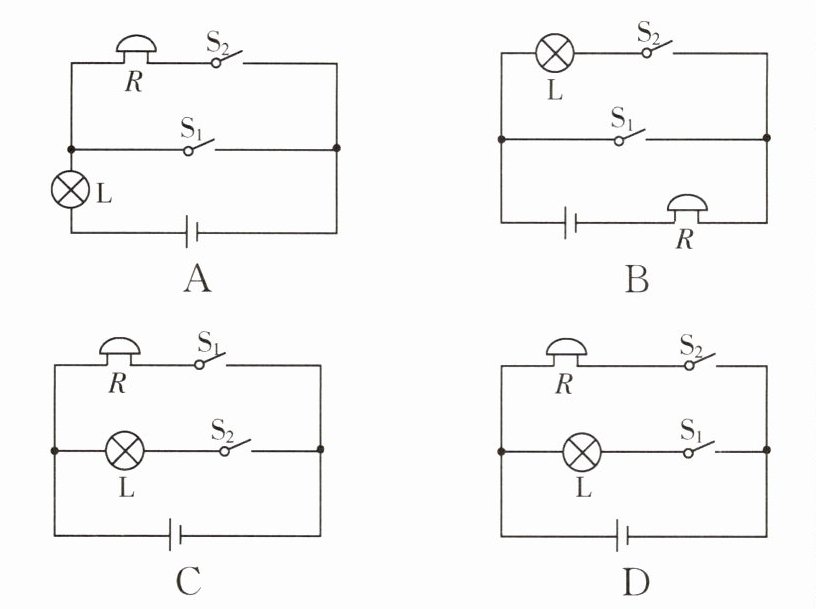

5.(重庆中考)宾馆房间有门铃系统,当房客闭合开关$S_{1}$,“请勿打扰”灯泡L发光,来访者即便闭合门铃开关$S_{2}$,门铃R也不发声；只有在$S_{1}$断开、$S_{2}$闭合时,门铃才发出“叮咚”声。下列图中设计的电路图,跟该门铃系统功能吻合的是( )

答案： 【解析】：本题可根据题目中给出的房客闭合开关$S_1$、“请勿打扰”灯泡$L$发光，来访者闭合门铃开关$S_2$时门铃发声的条件，结合串联电路和并联电路的特点，对各选项逐一进行分析。
选项A：
当$S_1$闭合时，灯泡$L$发光，此时门铃$R$被短路，不发声；当$S_1$断开、$S_2$闭合时，门铃$R$与灯泡$L$串联接入电路，门铃发声，但此时灯泡也发光，不符合“只有$S_1$断开、$S_2$闭合时，门铃才发出‘叮咚’声，且灯泡不发光”的条件，所以该选项错误。
选项B：
当$S_1$闭合时，灯泡$L$发光，门铃$R$被短路，不发声；当$S_1$断开、$S_2$闭合时，门铃$R$接入电路，发出“叮咚”声，灯泡$L$不发光，符合题目中门铃系统的功能要求，所以该选项正确。
选项C：
当$S_1$闭合时，灯泡$L$被短路，不发光，不符合“当房客闭合开关$S_1$，‘请勿打扰’灯泡$L$发光”的条件，所以该选项错误。
选项D：
当$S_1$闭合时，灯泡$L$发光，门铃$R$也接入电路发声，不符合“当房客闭合开关$S_1$，来访者即便闭合门铃开关$S_2$，门铃$R$也不发声”的条件，所以该选项错误。
【答案】：B
