6.(自贡中考)如图所示,自贡某学校物理“创新”实验小组的同学要设计一个自动防盗报警电路,要求：晚间开关S闭合后,灯亮电铃不响；当房门被打开时,细导线AB被扯断,灯亮且电铃发声自动报警。请用笔画线代替导线,按要求连接如图所示的电路元件。

答案： 按上述连接方法连接电路元件（由于无法直接画图，以文字描述连接方式作为答案）。

7.(新编)某学校的前后门各装一个开关,传达室内有红、绿两盏灯和电池组,如图所示。请画出对应的电路图。

答案： 解：电路图如下：
```
+---[红灯]---+
| |
[电源+]---+ +---[前门开关]---[电源-]
| |
+---[绿灯]---+
|
[后门开关]
```
（说明：前门开关与红灯串联，后门开关与绿灯串联，两个串联电路并联后接在电源两端）

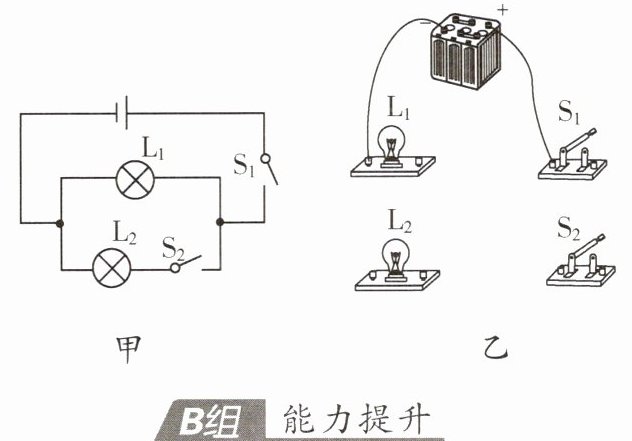

8.(新编)请你对照如图甲所示的电路图,用笔画线代替导线把如图乙所示的实物图连接完整。

答案： 解：实物图连接如下：
1. 将电源正极与开关S₁的一个接线柱相连。
2. 将开关S₁的另一个接线柱分别与灯泡L₁的一个接线柱和灯泡L₂的一个接线柱相连。
3. 将灯泡L₁的另一个接线柱与电源负极相连。
4. 将灯泡L₂的另一个接线柱与开关S₂的一个接线柱相连。
5. 将开关S₂的另一个接线柱与电源负极相连。

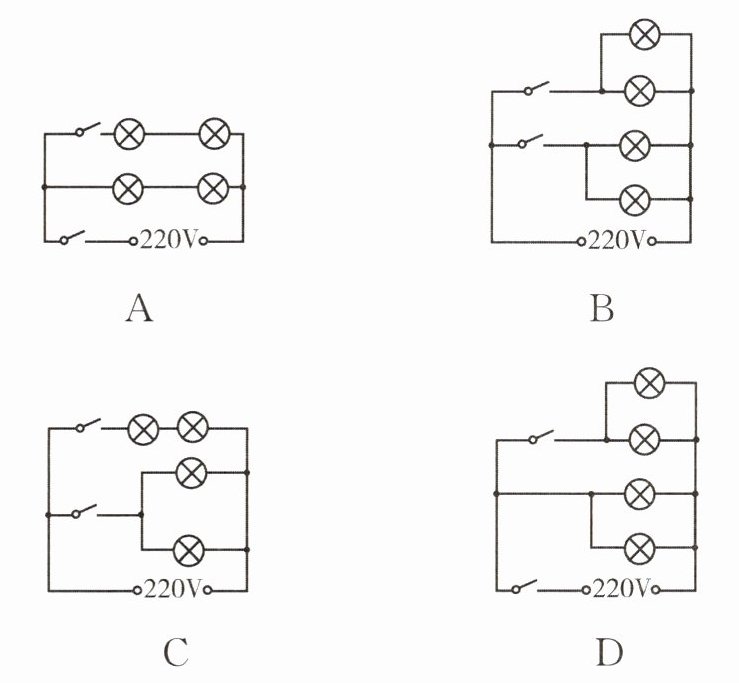

9.(重庆中考)小杨同学仔细观察了一间普通教室的照明电路,每盏电灯规格相同且都能正常发光,每个开关都能控制两盏电灯。如图所示的电路中符合要求的是( )

答案： B

10.(成都中考)在医院住院部,病人需要护理时,闭合床头开关,就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢?实验小组进行了模拟设计。

(1)设计呼叫电路时,下列因素中,不需要考虑的是____。
A.护士工作很忙,要用多种信号提醒
B.能够确定呼叫发出的位置
C.呼叫信号强弱合适
D.值班室是否有护士值班

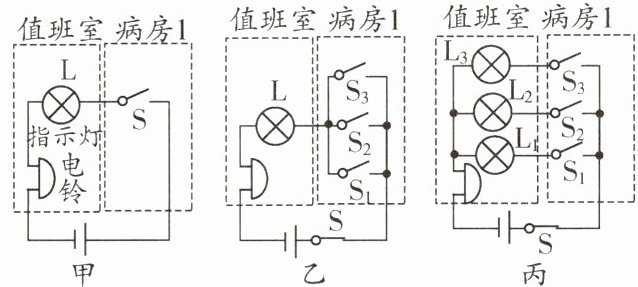

(2)小李同学以一个病房只有一张病床为例,设计了如图甲所示的电路。该电路能不能达到呼叫目的? 答:______。
(3)当一个病房有三张病床时,小杨同学设计的电路如图乙所示,小张同学设计的电路如图丙所示。对比这两个电路,图丙电路的优点是______。

答案：
(1)D
(2)能
(3)能够确定呼叫发出的位置
