《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

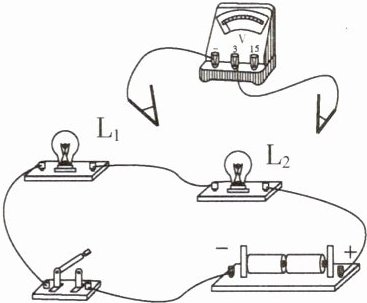

1.(东营中考)如图所示,闭合开关,灯$L_1、$$L_2$均不亮,小华用电压表去判断电路故障,当他将电压表接在$L_1$两端时,电压表无示数；当他将电压表接在$L_2$两端时,电压表有示数。由此可以判断( )


A.灯$L_1$开路
B.灯$L_2$开路
C.灯$L_1$短路
D.灯$L_2$短路

答案： 解：由图可知，电路为灯$L_1$和$L_2$串联。闭合开关后两灯均不亮，说明电路存在开路故障（若短路，则至少有一灯亮）。
电压表接$L_1$两端无示数，说明$L_1$两端无电压差，即$L_1$以外电路开路或$L_1$短路，但短路时灯应亮，故排除短路，可能是$L_2$开路或电源故障。
电压表接$L_2$两端有示数，说明电压表与电源两极连通，即$L_2$以外电路完好，因此故障为$L_2$开路。
结论：B

2.(巴中中考)如图所示,电源电压不变,闭合开关,两灯均正常发光,电压表和电流表都有示数。一段时间之后,一个电表的示数变小,另一个不变,则故障可能是( )

$A. L_1$开路
$B. L_1$短路
$C. L_2$开路
$D. L_2$短路

答案： A

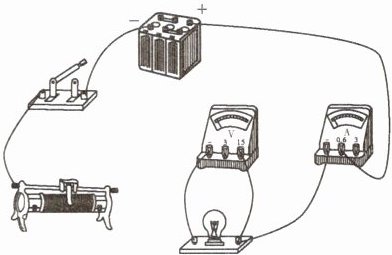

3.(东营中考)某兴趣小组在“测量小灯泡正常发光时的电阻”的实验中：

(1)请用笔画线代替导线,完成实物电路的连接,注意导线不能交叉。
(2)闭合开关后,移动滑动变阻器的滑片,发现小灯泡不亮,电压表的指针偏转明显,电流表无示数,则发生的故障可能是小灯泡______(选填“开路”或“被短接”)。

答案： 开路

4.(新编)在如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。一段时间后,发现两个电表示数都变大,则出现这种故障的原因可能是( )

$A. L_1$开路
$B. L_1$短路
$C. L_2$开路
$D. L_2$短路

答案： D

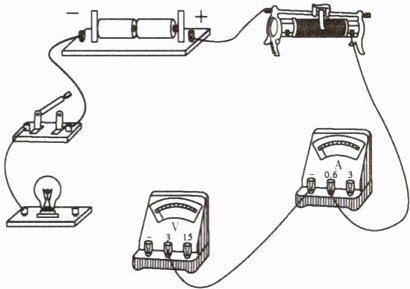

5.(郴州中考)如图所示的是小明为测量小灯泡的电阻所连的部分电路。

(1)用笔画线代替导线,将实物电路图连接完整(要求：导线不能交叉,滑动变阻器的滑片向左移动时,小灯泡变暗)。
(2)闭合开关后,发现电流表有示数,电压表无示数,移动滑动变阻器的滑片时,电流表的示数有明显变化,电压表的示数始终为零。其原因可能是_____。
A. 滑动变阻器接触不良
B. 开关接触不良
C. 小灯泡被短路
D. 小灯泡的灯丝断了

答案： C

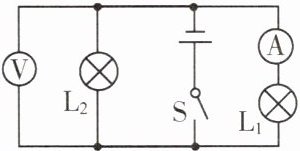

6.(泰安中考)如图所示的电路,电源电压保持不变,闭合开关后,只有两个电表的指针发生偏转。已知灯泡$L_1、$$L_2$中只有一个出现了故障,其他元件均完好。下列说法正确的是( )


A.可能是灯泡$L_1$短路
B.可能是灯泡$L_2$短路
C.可能是灯泡$L_1$断路
D.一定是灯泡$L_2$断路

答案： B
