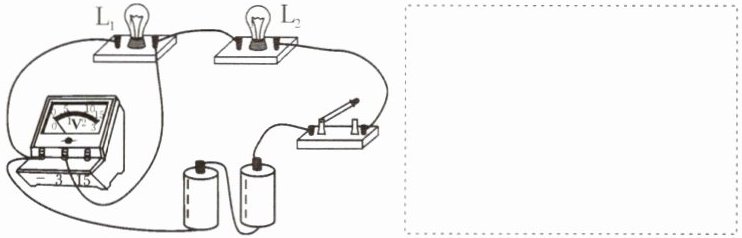

10.(新编)按照如图所示的实物电路,在虚线框中画出对应的电路图。

答案： 解：
（电路图绘制如下）
```
电源正极 → 开关 → L₂ → L₁ → 电源负极
电压表并联在 L₁ 两端
```
（注：实际答题需用规范电路符号画出，此处文字描述替代。电路符号包括：电源（长正短负）、开关、灯泡 L₁ 和 L₂（串联）、电压表（V）并联 L₁。）

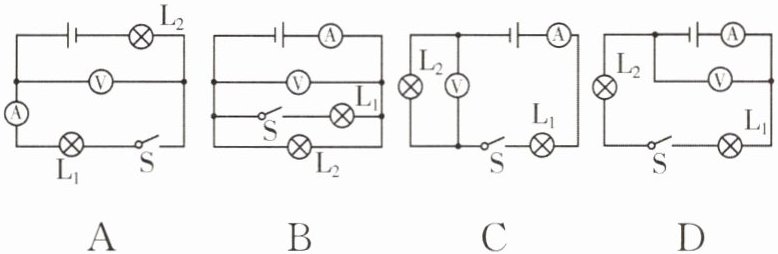

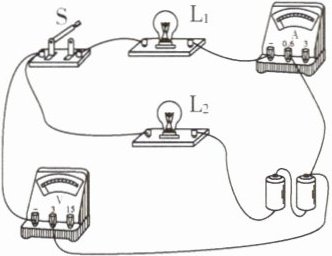

11.(鄂州中考)如图所示,下列电路图中与实物图一致的是( )

答案： 解：分析实物图，电流从电源正极出发，经电流表、灯泡L₁、开关S回到电源负极，灯泡L₂并联在L₁和开关S两端，电压表并联在L₂两端。
观察选项：
A. 电流表与L₁串联，电压表并联L₂，符合实物图。
B. 两灯串联，电流表测总电流，电压表并联L₁，不符合。
C. 电流表位置错误，电压表并联L₂但电路结构不符，不符合。
D. 电压表串联，不符合并联要求。
结论：A选项正确。
A

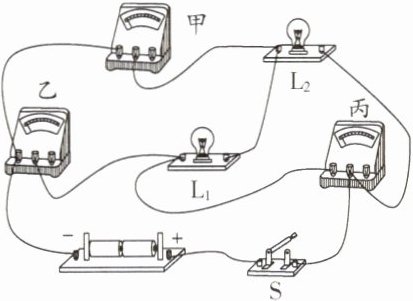

12.(济南中考)如图所示的实物电路由电源、开关S、两个小灯泡$L_1、$$L_2$和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关S后,两个小灯泡$L_1、$$L_2$均能发光。下列关于甲、乙、丙三个电表的判断,正确的是( )


A.甲是电压表,乙、丙是电流表
B.乙是电压表,甲、丙是电流表
C.甲是电流表,乙、丙是电压表
D.丙是电流表,甲、乙是电压表

答案： 【解析】：
本题考查电流表和电压表的使用规则以及电路的基本连接方式。分析电路图可知，要使灯$L_1$和$L_2$能发光，对于电流表，电流需要从正接线柱流入，负接线柱流出，并且电流表在电路中相当于导线；对于电压表，电压表在电路中相当于开路，并且电压表要与被测用电器并联。
选项A：若甲是电压表，乙、丙是电流表，电流从电源正极出发，经开关S后，一部分电流经乙电流表后直接回到电源负极，会造成电源短路，两灯泡都不发光，故A错误。
选项B：若乙是电压表，甲、丙是电流表，电流从电源正极出发，经开关S后，分别经过$L_1$和$L_2$，然后汇合经甲电流表回到电源负极，两灯泡并联，都能发光，故B正确。
选项C：若甲是电流表，乙、丙是电压表，电流从电源正极出发，经开关S后，由于乙电压表相当于开路，电路中几乎没有电流，两灯泡都不发光，故C错误。
选项D：若丙是电流表，甲、乙是电压表，电流从电源正极出发，经开关S后，由于甲电压表相当于开路，电路中几乎没有电流，两灯泡都不发光，故D错误。
【答案】：B

13.(新编)如图所示的电路中,闭合开关S,灯泡发光,电路正常工作。若将电压表与电流表交换位置,电路可能出现的情况是( )


A.电流表、电压表被烧毁
B.电压表示数接近电源电压
C.灯泡正常发光
D.电流表有示数

答案： B

14.(新编)在如图所示的电路中,在甲、乙两处分别接入电表,当开关闭合后,两灯泡都发光,则甲表是______表,乙表是______表。

答案： 解：若甲为电流表，则会将左侧灯泡短路，导致左侧灯泡不发光，不符合题意，故甲为电压表；若乙为电压表，则右侧灯泡所在支路断路，右侧灯泡不发光，不符合题意，故乙为电流表。
甲表是电压；乙表是电流。

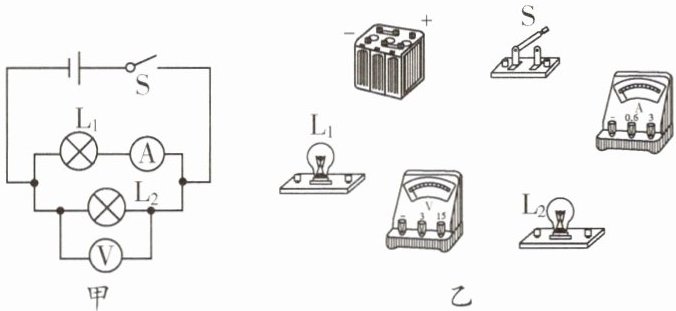

15.(新编)请根据电路图甲,用笔画线表示导线,试将图乙中的实物连接起来。(要求：导线不能交叉)

答案： 按照上述分析连接好的实物图（由于无法直接画图，这里描述连接方式：从电源正极出发，经开关后分支，一支经$L_1$、电流表到负极，一支经$L_2$到负极，电压表并联在$L_1$两端 ）。
