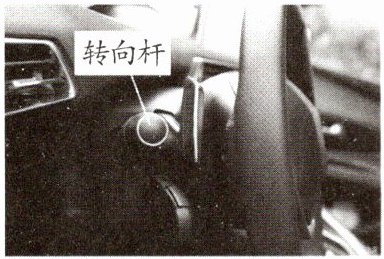

11. (新编)(多选)如图所示,汽车在转弯前,司机会拨动方向盘旁边的转向杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。下列说法正确的是 ( )


A.前后两个转向灯可能是串联的
B.前后两个转向灯一定是并联的
C.转向杆相当于电路中的电源
D.转向杆相当于电路中的开关

答案： BD

12. (新编)根据如图所示的电路,下列说法正确的是 ( )


A.开关$S_{1}$闭合,开关$S_{2}接a$,$L_{1}$、$L_{2}$串联
B.开关$S_{1}$闭合,开关$S_{2}接b$,$L_{1}$、$L_{2}$并联
C.开关$S_{1}$断开,开关$S_{2}接b$,$L_{1}$、$L_{2}$串联
D.开关$S_{1}$断开,开关$S_{2}接a$,$L_{1}$、$L_{2}$并联

答案： 解：
A. 开关$S_{1}$闭合，开关$S_{2}$接a时，电流从电源正极出发，经$S_{1}$、$S_{2}$直接回到电源负极，$L_{1}$、$L_{2}$被短路，A错误。
B. 开关$S_{1}$闭合，开关$S_{2}$接b时，电流从电源正极出发，经$S_{1}$后分为两支，一支经$L_{1}$、$S_{2}$回到负极，另一支经$L_{2}$回到负极，$L_{1}$、$L_{2}$并联，B正确。
C. 开关$S_{1}$断开，开关$S_{2}$接b时，电流从电源正极出发，经$L_{2}$、$L_{1}$、$S_{2}$回到电源负极，$L_{1}$、$L_{2}$串联，C正确。
D. 开关$S_{1}$断开，开关$S_{2}$接a时，电路断路，D错误。
结论：BC

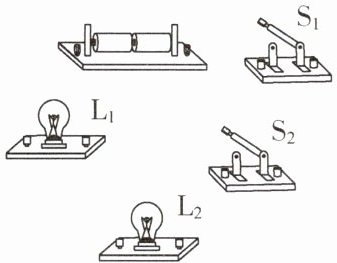

13. (新编)根据下表情况连接实物图。

答案： 按照上述连接方式连接好实物图即可（因无法直接画图，以文字描述连接顺序）。

14. (新编)在如图所示的电路中,按要求画出简化电路图。
(1)只闭合开关$S_{3}$时。
(2)开关$S_{1}$、$S_{2}$闭合,$S_{3}$断开时。
(3)闭合开关$S_{2}$,断开开关$S_{1}$、$S_{3}$时。
(4)闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$时。

答案：
(1) $L_1$与$L_2$串联的简化电路图。
(2) $L_1$与$L_2$并联的简化电路图。
(3) 只有$L_2$的简化电路图。
(4) 只有$L_1$的简化电路图。

15. (新编)如图所示的电路,要使灯A和灯B并联或串联,则必须接通某些开关,下列说法正确的是 ( )


A.要使灯A、B并联,开关$S_{1}和S_{2}$闭合
B.要使灯A、B并联,开关$S_{2}和S_{3}$闭合
C.要使灯A、B串联,开关$S_{1}和S_{3}$闭合
D.要使灯A、B串联,开关$S_{2}$闭合

答案： 解：
分析A选项：闭合S₁和S₂时，灯B被短路，只有灯A接入电路，A错误。
分析B选项：闭合S₂和S₃时，灯A被短路，只有灯B接入电路，B错误。
分析C选项：闭合S₁和S₃时，电流从电源正极出发，经S₁→灯A→灯B→S₃回到电源负极，灯A、B串联，C正确。
分析D选项：仅闭合S₂时，电路断路，两灯均不亮，D错误。
结论：C

16. (新编)如图所示为小亮设计的电路图,闭合开关______时,$L_{1}$、$L_{2}和L_{3}$组成串联电路;闭合开关______时,$L_{1}和L_{2}$组成并联电路。如果要使灯$L_{2}$亮,灯$L_{1}$、$L_{3}$不亮,则应闭合开关______。请分别画出上述三种情况下的简化电路图。

答案： $S_{2}$；$S_{1}$、$S_{3}$；$S_{1}$。
