《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

1. 使用国家制定的统一标准的电路______画出的电路叫作电路图。

答案： 符号

2. 画出下列元件在电路中的图形符号：
电灯______、电池______、开关______、电铃______、电动机______。

答案： 电灯：⊙（或类似表示灯的符号，根据具体教材可能有所不同，这里给出的是一种常见表示）
电池：一长一短两平行线段
开关：一断开线段（或类似表示开关的符号）
电铃：⊙内波浪线（或类似表示铃的符号）
电动机：⊙内M

3. 画电路图时的要求：
使用统一规定的______；连线要横平竖直；拐角处______画元件。

答案： 解：电路元件符号；不能

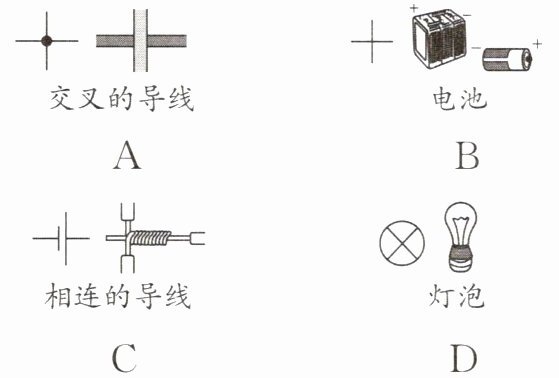

【例1】下列电路中常用的图形符号跟实物图对应一致的是( )

答案： BD

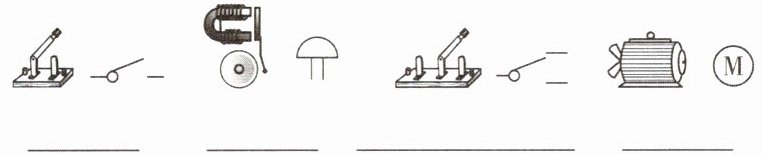

变式训练1 请写出下列电路元件和对应图形符号的名称。

答案： 电池；电铃；灯泡；开关；电动机

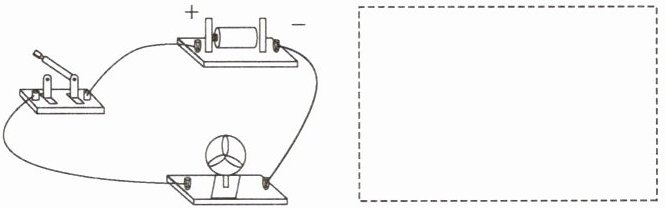

【例2】如图所示是某实物连接电路。请根据实物图在虚线框内画出对应的电路图。

答案： 解：
（电路图绘制如下，用规范电路符号表示电源、开关、电铃串联）
```
+───┬───┬───+
│ │ │ │
│ 电源 开关 电铃 │
│ │ │ │
+───┴───┴───+
```
（注：实际答题时需在虚线框内用直尺绘制标准电路符号，电源正负极、开关、电铃依次串联，导线横平竖直。）

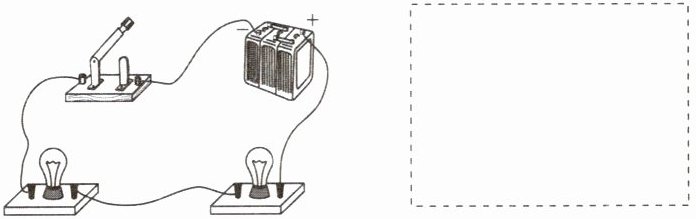

变式训练2 学画电路图(请根据如图所示的实物连接图在虚线框内画出对应的电路图)。

答案： 解：
（电路图绘制要点：电源正极出发，依次连接开关、两个串联的灯泡，最后回到电源负极。）
（此处应画出对应的电路图，符号规范如下：电源用长短线表示，开关用断开的折线表示，灯泡用圆圈内十字表示，导线用直线连接，元件顺序与实物图一致。）
（因文本限制，无法直接绘制图形，实际答题时需在虚线框内画出上述描述的串联电路图。）

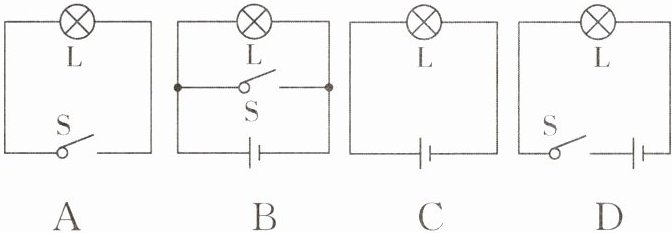

【例3】下列电路图中正确的是( )

答案： D

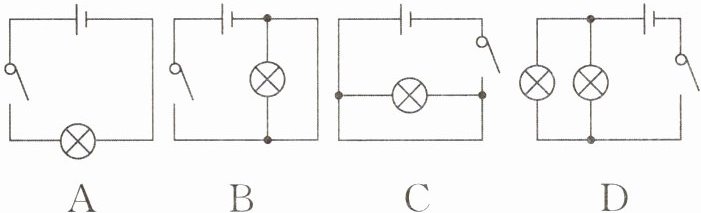

【例4】(多选)短路和开路是电路中常见的故障,闭合开关后,图中有短路现象的是( )

答案： BC

变式训练4 如图所示,电路中有两个开关,如果将开关$S_{1}$、$S_{2}$都闭合将出现______故障,如果开关$S_{1}$、$S_{2}$都断开将出现______故障。

答案： 短路；断路
