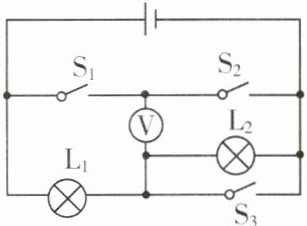

14.(新编)在如图所示的电路中,当开关$S_{1}$闭合,$S_{2}$、$S_{3}$断开时,电压表的示数为5V；当开关$S_{1}$、$S_{3}$断开,$S_{2}$闭合时,交换电压表“+”“-”接线柱的连接,电压表的示数为3V。
(1)①画出题中描述的两种情况下的简化电路图并标明已知量；
②求电源电压。
(2)当开关$S_{1}$、$S_{3}$闭合,$S_{2}$断开时：
①画出该情况下的简化电路图；
②求此时电压表的示数。

答案：
(1)②$8V$；
(2)②$8V$

15.(新编)如图所示,三个灯泡串联在电源电压为15V的电路中。开关S闭合时,电压表$V_{1}$的示数为12V,电压表$V_{2}$的示数为8V,则灯泡$L_{1}$两端的电压为______V、灯泡$L_{2}$两端的电压为______V、灯泡$L_{3}$两端的电压为______V。

答案： 7；5；3

16.(新编)如图所示,电源两端的电压保持不变。当开关$S_{2}$、$S_{3}$闭合,$S_{1}$断开时,电压表的示数为6V。
(1)当开关$S_{2}$、$S_{3}$闭合,$S_{1}$断开时,画出该种情况下的简化电路图。
(2)当开关$S_{1}$、$S_{3}$断开,$S_{2}$闭合时：
①画出该种情况下的简化电路图；
②电压表的示数为4V,$L_{1}$两端的电压为多少？
(3)当开关$S_{1}$、$S_{3}$闭合,$S_{2}$断开时,画出该种情况下的简化电路图。

答案： （1）简化电路图：电源正极→S₂→L₂→电压表→电源负极（L₁被S₃短路，A₁、A被短路）
（2）①简化电路图：电源正极→L₁→S₂→L₂→电源负极（电压表并联在L₂两端，A₁、A、S₁、S₃断路）
②解：由（1）知电源电压U=6V。串联电路总电压等于各部分电压之和，U₁=U - U₂=6V - 4V=2V
答：L₁两端的电压为2V。
（3）简化电路图：电源正极→S₃→L₁→电源负极，电源正极→S₁→L₂→电源负极（L₁与L₂并联，A₁测L₁电流，A测干路电流，S₂、电压表断路）
