《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

8. (临沂中考)当导体两端的电压为3V时,通过它的电流为0.2A,则该导体的电阻是______$\Omega$；当它两端的电压为零时,该导体的电阻为______$\Omega$。

答案： 15；15

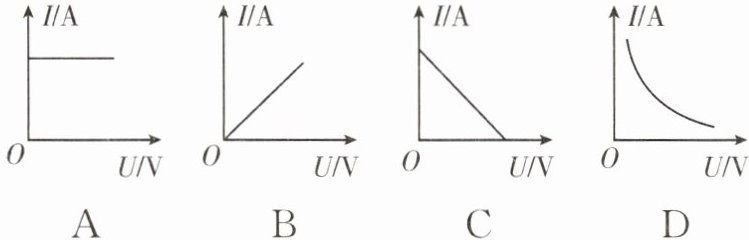

9. (新编)如图所示,能正确表示通过某定值电阻的电流与它两端电压之间关系的图像是( )

答案： B

10. (新编)在某一温度下,连接在电路中的两段导体$A和B$中的电流与其两端电压的关系如图所示,由图中信息可知( )

A.$A$导体的电阻为5$\Omega$
B.$B$导体的电阻为5$\Omega$
C.$A$导体两端电压为3V时,通过$A$导体的电流为0.3A
D.$B$导体两端电压为3V时,通过$B$导体的电流为0.3A

答案： B

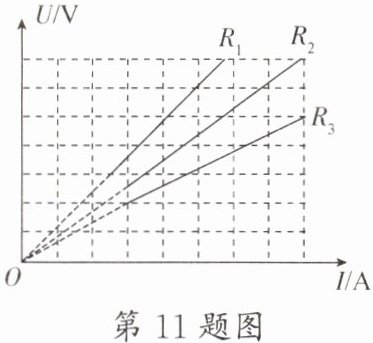

11. (内江中考)如图所示是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的$U-I$图像。由图可知,下列判断正确的是( )

A.$R_1 ＜ R_2 ＜ R_3$
B.$R_1 ＞ R_2 ＞ R_3$
C.$R_1 = R_2 = R_3$
D.无法比较$R_1$、$R_2$、$R_3$的大小

答案： 解：根据欧姆定律$R = \frac{U}{I}$，在$U - I$图像中，图像的斜率表示电阻。取相同电流$I$，由图可知$U_1＞U_2＞U_3$，则$R_1 = \frac{U_1}{I}＞R_2 = \frac{U_2}{I}＞R_3 = \frac{U_3}{I}$。
B

12. (新编)探究“电流与电阻的关系”,若连入电路的电阻是20$\Omega$时,电流是0.2A,那么通过电路的电流是0.4A时,连入的电阻是( )

A.4$\Omega$
B.10$\Omega$
C.40$\Omega$
D.16$\Omega$

答案： B

13. (新编)如图所示,电源$U_a = 6V$,电源$U_b = 18V$,电阻$R = 6\Omega$。则开关$S接a$时,电流表的示数为______A,电压表的示数为______V；开关$S接b$时,电流表的示数为______A,电压表的示数为______V。

答案： 1；6；3；18

14. (新编)如图是小灯泡中的电流与其两端电压的关系图像,下列说法正确的是( )

A.小灯泡的电阻不变,阻值为7.2$\Omega$
B.小灯泡中的电流随其两端电压的增大而增加得越来越快
C.小灯泡的电阻与其两端电压有关,随电压的增大而增大
D.小灯泡的电阻与其两端电压有关,随电压的增大而减小

答案： C

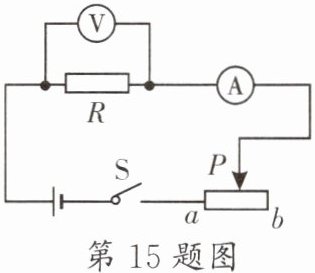

15. (新编)如图所示,电阻$R = 10\Omega$。闭合开关$S$,调节滑动变阻器的滑片$P$在某一位置时,电流表的示数为0.5A,则电压表的示数为______V。若要使电压表的示数为6V,滑片$P$应向______(选填“$a$”或“$b$”)端滑动。

答案： 5；a
