《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

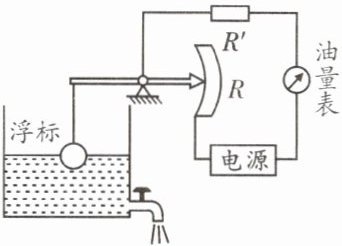

【例3】如图是一种能测量油箱内油量多少的装置,油量表是用______表改装的。当油箱的浮标向下移动时,油量表的示数将______(选填“增大”或“减小”)。

答案： 电流；减小

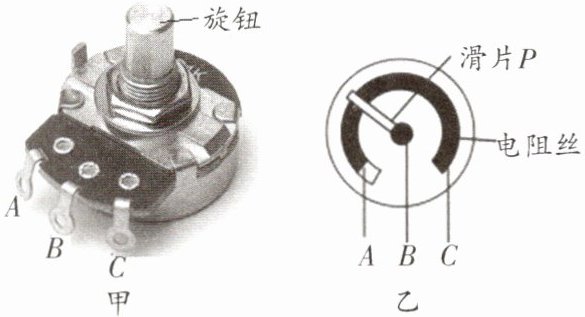

变式训练3 如图甲所示是一种实际使用的可调电阻,内部原理结构如图乙所示,通过转动旋钮带动滑片移动从而调节接入电路的阻值的大小。下列说法正确的是( )


A.若想用它来调节灯泡的亮度,应该将其与灯泡并联
B.它是通过改变接入电路中电阻丝的横截面积来改变接入电阻大小的
C.若将B、C两个接线柱接入电路,顺时针转动旋钮,接入电阻变小
D.若将A、C两个接线柱接入电路,顺时针转动旋钮,接入电阻变大

答案： C

1. (北京中考)如图所示的滑动变阻器上标记的各部件中,通常情况下,属于绝缘体的是( )


A.金属杆
B.瓷筒
C.电阻丝
D.金属滑片

答案： B

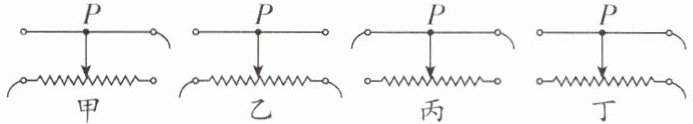

2. (新编)如图是滑动变阻器的结构示意图,下列连接方法能起到改变接入电阻作用的是( )


A.甲和乙
B.乙和丙
C.丙和丁
D.甲和丁

答案： B

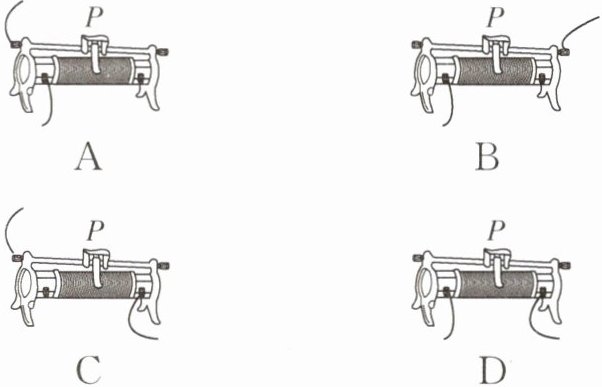

3. (内江中考)如图所示,给出了滑动变阻器四种接入电路的结构示意图。其中,当滑片P向左滑动时,使连入电路中的电阻变大的接法是( )

答案： C

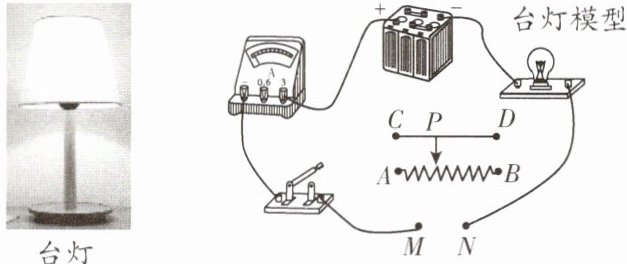

4. (新编)如图所示是小明同学设计的台灯模型。闭合开关后,发现移动滑动变阻器的滑片P,灯泡亮度不变且亮度很暗,则可能的原因是( )


A.M接A,N接D
B.M接B,N接C
C.M接A,N接B
D.M接C,N接D

答案： C

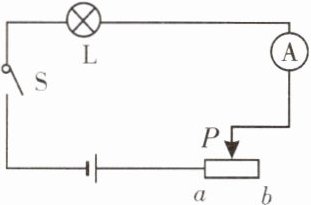

5. (新编)如图所示,闭合开关S后,灯泡L发光,现把滑动变阻器的滑片P向b端移动,则灯泡L的亮度与电流表示数的变化情况是( )


A.灯泡L变亮,电流表示数变大
B.灯泡L变暗,电流表示数变小
C.灯泡L变亮,电流表示数变小
D.灯泡L变暗,电流表示数变大

答案： B
